Ygtybarly ýük awtoulagyna oturdylýan kranlar: Komponentler we takyk iş

Ýük awtoulagyna oturdylýan kranlaryň köp alyjylary diňe tonnažy we bahasyny deňeşdirýärler, ýöne köplenç möhüm bir faktory gözden gaçyrýarlar. Kran müňlerçe funt agramyndaky agyr ýükleri göterýär; her bir götermek, teleskoplamak we aýlamak operasiýasy umumy takyklygy we önümçilik ussatlygyny synagdan geçirýär.

Eger gurluşyk böleklerinde işlenişde üýtgeşiklikler ýüze çyksa, kebşirleme güýji ýeterlik bolmasa ýa-da gidrawliki armaturalaryň hili örän üýtgeýän bolsa, jib teleskopynyň dykylmagy we ýüküň süýşmegi ýaly kiçi meseleler ýüze çykyp biler. Has beteri, gurluşyk deformasiýalary we bölekleriň ýarylmagy ýüze çykyp, howpsuzlyk üçin uly howp döredip biler.

Ygtybarly kran hiç haçan polat plitalaryň we ätiýaçlyk şaýlaryň ýönekeý ýygnamagy däl. Ol tutuş önümçilik zynjyrynda berk standartlar arkaly gurulýar: plastinka kesmek, egmek we işläp taýýarlamak, robot kebşirlemek, gidrawliki ulgam saýlamak we ýüzi örtmek.

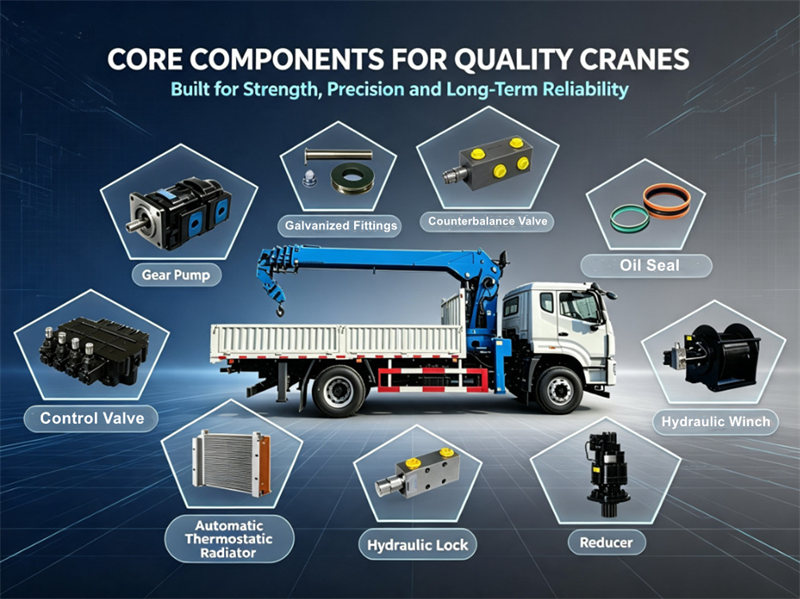

⚙ Esasy kran bölekleriniň üpjünçiligi:

▣ Dişli nasos:

Biz belli hytaý brendleriniň gidrawliki dişli nasoslaryny ulanýarys. Bu goşa çoýun dişli nasos gapdal plastinka gurluşyna, suwda ýüzýän ok boýunça arassalaýyş kompensasiýasyna we radial deňagram tehnologiýasyna, şeýle hem DU öz-özüni ýaglaýan vtulkalara eýedir. Ol ýokary göwrümli netijeliligi, ýokary iş basyşyny, güýçli titreme garşylygyny, ajaýyp ýokary temperatura çydamlylygyny we uzaldylan hyzmat ömrüni üpjün edýär.

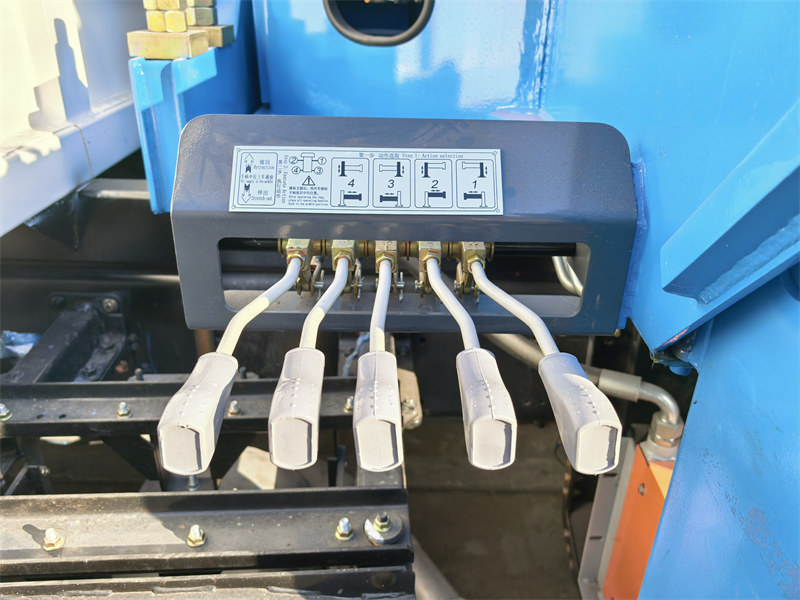

▣ Dolandyryş klapany:

Hereket kontrollerleri, hereketlendiriji kontrollerleri, gidrawliki komponentler we metal materiallary öwrenmek we ulanmak boýunça ýöriteleşen abraýly hytaý öndürijisi tarapyndan üpjün edilýär. Ol uzak wagtlap işleýän mahalynda hereketiň takyk dolandyrylmagyny we kranyň durnukly, ygtybarly işlemegini üpjün edýär, şeýle hem ýük talaplaryna laýyklykda önümçiligi dinamiki taýdan sazlaýar.

▣ Gidrawliki gulp:

Hytaýyň gidrawliki böleklerini we enjamlaryny öndürýän öňdebaryjy kompaniýalaryň birinden satyn alyndy. XCMG we Lovol ýaly iri ýerli kärhanalar üçin esasy strategik üpjün ediji hökmünde üpjün ediji ISO9001, ISO14001, OHSAS18001 we ÝB CE sertifikatlaryny aldy we doly gidrawliki energiýa ulgamynyň çözgütlerini hödürleýär.

▣ Gidrawliki lewka:

1.Baraban kebşirlenen gurluşy ulanýar, ýokary berkligi we dürli müşderileriň talaplaryna çeýe uýgunlaşmagy üpjün edýär.

2.Tormoz pružinleri ösen önümçilik prosesleri bilen import edilen Germaniýanyň disk pružinlerini ulanýar.

3. Ýylylyk bilen işlemede deň mikrostruktura we yzygiderli iş üçin austempering (bainit söndürme) ulanylýar. Buluklar ýokary berklik, gowy berklik we ajaýyp çatlama garşylygy bilen tapawutlanýar; içki bainit gurluşy has uzak hyzmat möhletini üpjün edýär. Takyk boşluk enjamlary ýokary ölçegli takyklygy we önümiň hilini üpjün edýär.

4. Dişli çarhlar ýokary berklik we gowy berklik üçin karbonitridleme arkaly söndürilip işlenen 20CrMnTi polatdan ýasalýar. Gidrawliki tormozlar üçin möhürler Hansheng tarapyndan üpjün edilýär, bu bolsa ygtybarly işlemegi we uzak ömürli hyzmat etmegi üpjün edýär. Ol deň ýük paýlaşygy we ýokary ýük göterijiligi bilen tapawutlanýan NGB planetar reduktory bilen enjamlaşdyrylan.

▣ Galwanizirlenen armaturalar:

Kran kömekçi armaturalary sinklenen böleklere kämilleşdirildi, bu bolsa korroziýa we poslama garşy durnuklylygyny ep-esli ýokarlandyrýar we bölekleriň hyzmat möhletini uzaldýar. Sinklenen ýüzler poslama ýerleri ýa-da damjalaýan tegmiller bolmazdan, deň, ýagty we arassa örtüklere eýe bolup, kranyň umumy keşbini gowulandyrýar.

▣ Import edilen ýag möhürleri:

Silindrler Beýik Britaniýadan import edilen ösen möhürleme tehnologiýasyny we ýokary öndürijilikli Hallit ýag möhürlerini ulanýar, bu bolsa ajaýyp möhürleme täsirini, durnukly işlemegi we uzak ömürli hyzmatyny üpjün edýär.

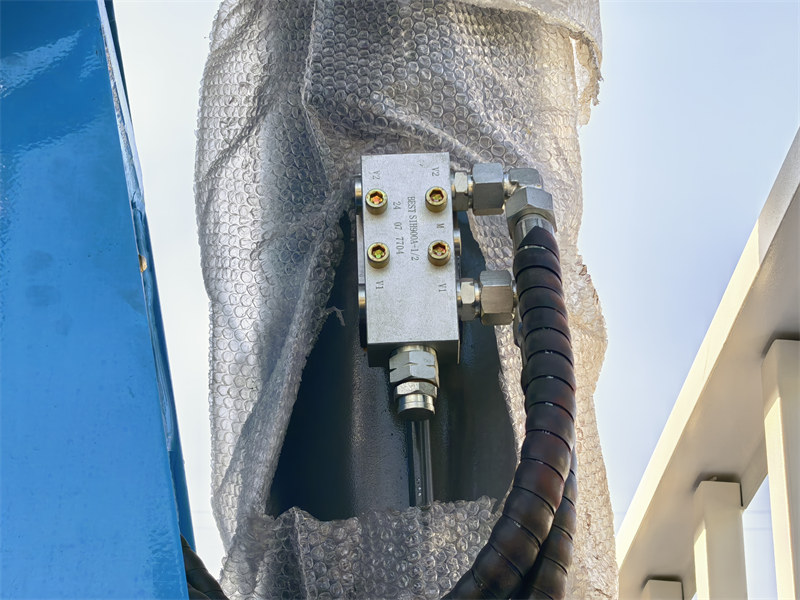

▣ Garşylykly deňagramlaşdyryjy klapan:

Ol agyr ýükli bomlary saklamak we asma ýükleri götermek wagtynda netijeli mikro syzma gulplamasyny gazanýar. Esasy we ikinji bomlaryň haýal batmagynyň we bomuň garaşylmadyk süýşmeginiň öňüni alýar. Bom içki syzma, ýag syzmasy we hereket tizliginiň üýtgewsiz bolmagy howpuny peseltmek bilen silkme-silkme ýa-da titremeden ýuwaşlyk bilen galdyrylýar we aşak düşürilýär.

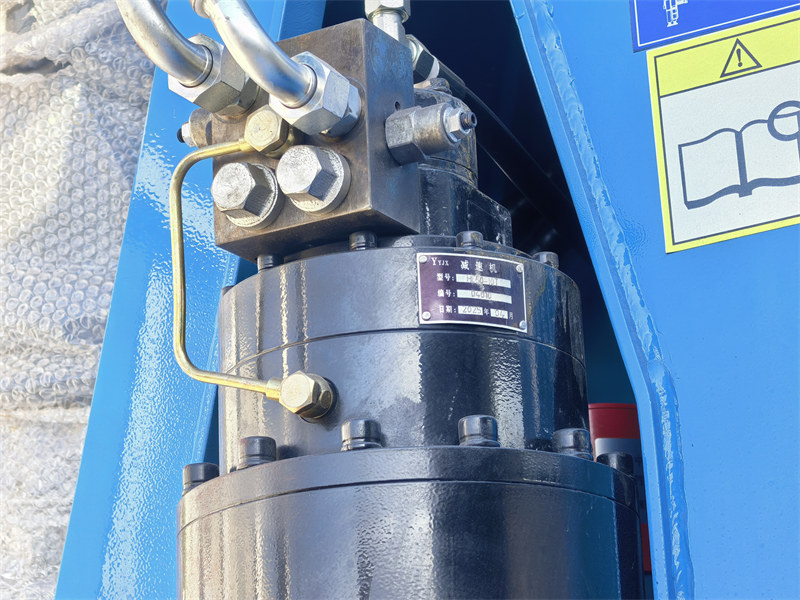

▣ Azaldyjy:

1. Halkaly dişli çarhlaryň korpuslary we planet daşaýjylary dykyz mikrostruktura we ýokary berklik üçin takyk dömäk arkaly öndürilýär.

2. Tormoz ýazlary import edilen disk ýazlaryny hem kabul edýär.

3. Dişli çarhlar ýokary berklik we gowy çydamlylyk üçin karbonitrid söndürme bilen işlenen 20CrMnTi polatdan ýasalýar. Gidrawliki tormoz möhürleri ygtybarly iş görkezijileri we uzak ömürli hyzmat edişi bilen tapawutlanýan Hansheng önümleridir.

4. Ýokary ýük göterijilik ukybyny gazanmak üçin deň ýük paýlaşygy bilen NGB planetar azaltma ulanylýar.

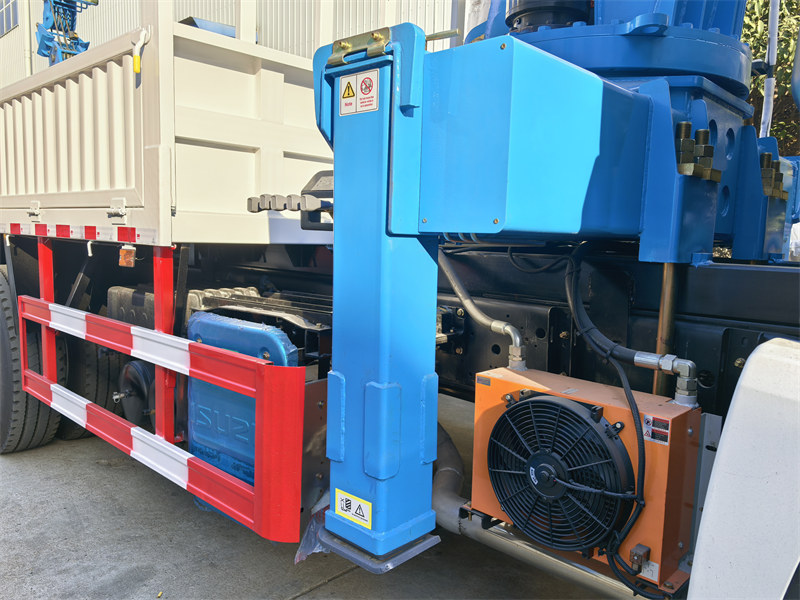

▣ Awtomatiki termostatik radiator:

1. Awtomatiki temperatura gözegçiligi bolan uly bölekli awtomatiki termostatik radiator, ýygy-ýygydan el bilen çalşyrmagy aradan aýyrýar.

2. Gaýakly ýokary netijeli ýylylyk alyş-çalyş gurluşy gidrawliki ýagyň ýeterlik derejede ýylylyk ýaýramagyny üpjün edýär we gidrawliki suwuklygyň termal oksidlenmeginiň we zaýalanmagynyň öňüni alýar.

3. Ol ýag çalşyrmak aralygyny uzaldýar, ýagyň temperaturasynyň aşa ýokary bolmagy sebäpli möhürleriň könelmegi, gidrawliki klapanlaryň ýapyşmagy we nasosyň/motoryň aşynmagy ýaly näsazlyklaryň öňüni alýar we tutuş enjamyň hyzmat möhletini we işleýiş ygtybarlylygyny ýokarlandyrýar.

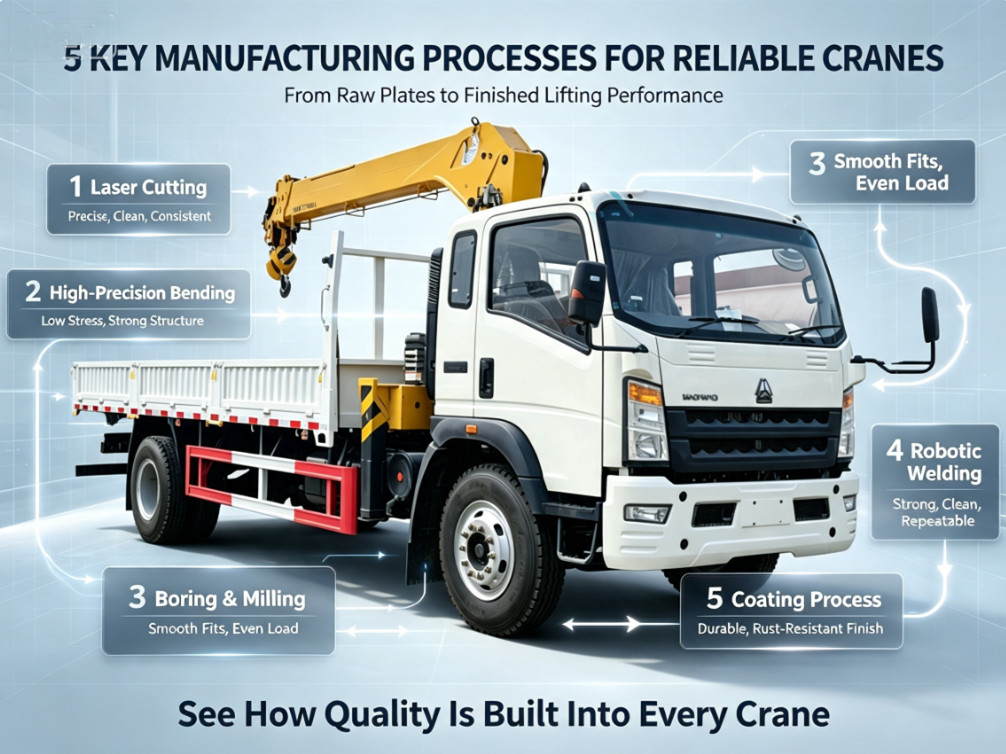

⚙Ýokary hilli ýük awtoulagyna oturdylýan kranlar üçin bäş möhüm önümçilik prosesi:

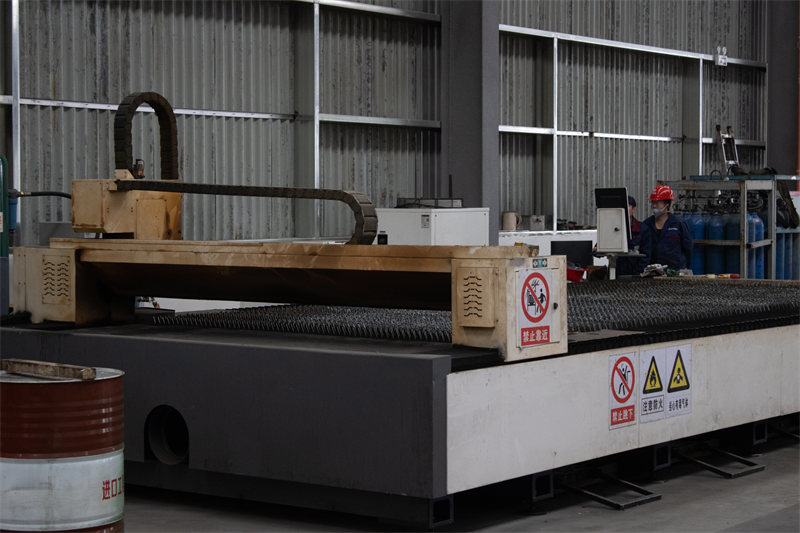

▣ Lazer bilen kesmek：

♦ Ýük awtoulagyna oturdylan kranlar üçin ähli inçe we orta galyňlykdaky plastinka böleklerini öz içine alýar.

♦ Bir maşyn köp sanly ulanyşlary dolandyrýar we ikinji derejeli işlemegi aradan aýyrýar.

♦ Ol çylşyrymly ýörite şekilleri, kiçi tegelek deşikleri, ýiti burçlary, içi boş nagyşlary we çylşyrymly egri profilleri işläp düzýär.

♦ Kesilen gyralary dik we tekiz, hapa we çişme ýok. Plitalar burulmasyz galýar; inçe listler, inçe polat we alýumin paneller kesilenden soň egrilmezden ýa-da burulmazdan tekiz galýar.

♦ Kesilen plastinka gyralary reňkiniň üýtgemegine we poslamagyna garşy durýar.

♦ Lazer bilen kesilen kesişmeleri arassalamak oksidlenmegi azaldýar we soňraky boýamak, egmek we kebşirlemek işlerini ýeňilleşdirýär.

♦ Ajaýyp ölçegli yzygiderlilik: ýüzlerçe ýa-da müňlerçe köpçülikleýin öndürilen bölekler adam ýalňyşlygy bolmazdan birmeňzeş ölçeglere we konturlara eýe.

♦ Robotlaşdyrylan kebşirleme we standartlaşdyrylan ýygnaýyş liniýalary üçin ýapyk aýlawly takyk ulgamy döretmek üçin ajaýyp gabat gelýär.

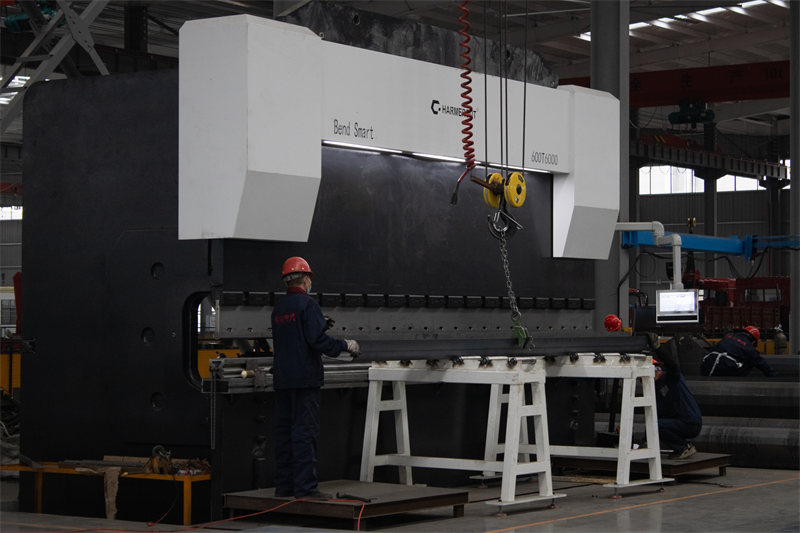

▣ Ýokary takyklykly egilme：

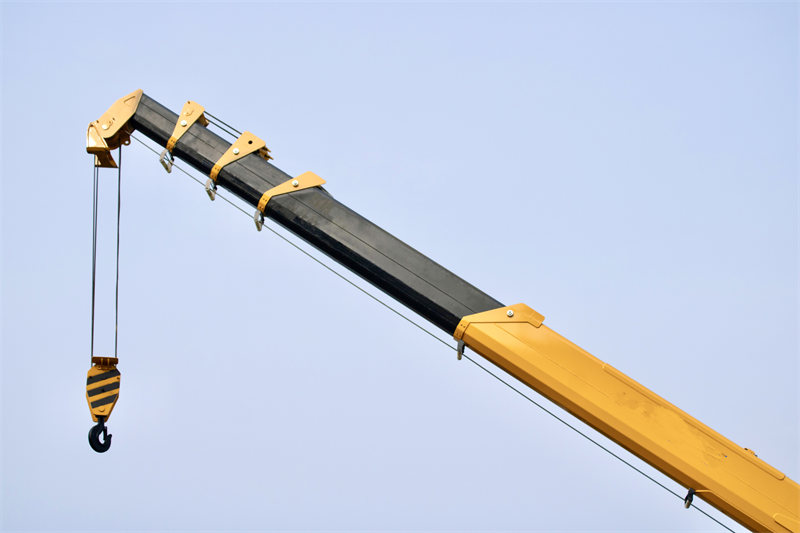

♦ Ýokary takyklykly egilme, galyndy stresden pes bolan tekiz panelleri üpjün edýär, gurluşyň berkligini ýokarlandyrýar we ýük awtoulagyna oturdylan kranlarda ýük göteriji bom bölekleriniň deformasiýasynyň we çatlamagynyň öňüni alýar.

♦ Bom turbasynyň çydamlylygy ±1 mm aralygynda dolandyrylýar, bu bolsa teleskop arkaly has ýumşak görünmek we titremeleriň ýa-da ýapyşmalaryň azalmagy üçin minimal boşluk döredýär.

♦ Bom turbalarynyň ýokary takyklygy, enjamlaryň täzelenmegi netijesinde dizaýn üçin saklanan çydamlylyklary netijeli azaltmaga mümkinçilik berýär.

♦ Her bir bom böleginiň çydamlylygy adaty işleme bilen deňeşdirilende 4 mm azaldylyp bilner, bu bolsa bomuň has ýumşak uzaldylmagyny we yza çekilmegini üpjün edýär.

♦ Bom bölekleriniň arasyndaky has berk oturtma ýük göterilende has güýçli özara baglanyş güýjüni döredýär. Koaksiallygy, simmetriýany we tekizligi optimizirleýär; egri ýüzler burawlanandan soň göni we arassa, ýokary konsentriklige eýe bolýar.

♦ Salgylanma maglumatynyň üýtgemegi sebäpli ýüze çykýan ofset ştiftleriniň we deşikleriniň, deň däl stres paýlanyşynyň we wagtyndan öň ýarylmagyň öňüni alýar.

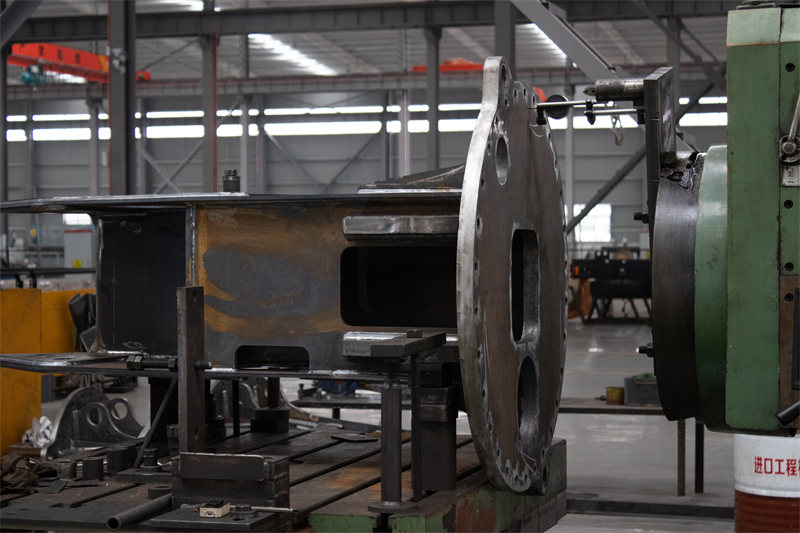

▣ Deşiklemek we frezerlemek：

Içgysdyryjy: Tegelek deşikleri tamamlaýar, bu bolsa takyk aperturany, ýokary derejeli tegelekligi, takyk konsentrikligi we tekiz deşik diwarlaryny kepillendirýär.

Frezeleme: Ajaýyp tekizligi üpjün etmek üçin iş bölekleriniň ýüzlerini tekizleýär we jylaýar.

♦ Iş ýüzleri minimal beýiklik üýtgemesine we ýokary konsentriklige eýedir.

♦ Deşikler takyk ölçegde, gowy tegeleklikde we elliptik bozulmasyz.

♦ Deşikleriň ýüze perpendikulýarlygy we deşikleriň aralygy berk we üznüksiz ýygnamak üçin berk gözegçilikde saklanýar.

♦ Podşipnikler, wallar, ştift wallary we flanesler titremezden, ýumşak oturýar; aýlanma durnukly, eksantriklik we adatdan daşary aşynma ýok.

♦ Güýçleriň deň derejede paýlanmagy, birleşýän ýüzleriň arasynda berk gatnaşygy döredýär we boşalmagyň we çatlamagyň öňüni alýar.

♦ Ähli iş bölekleriniň deň ölçegleri ätiýaçlyk bölekleriň çalşyrylmagyny goldaýar.

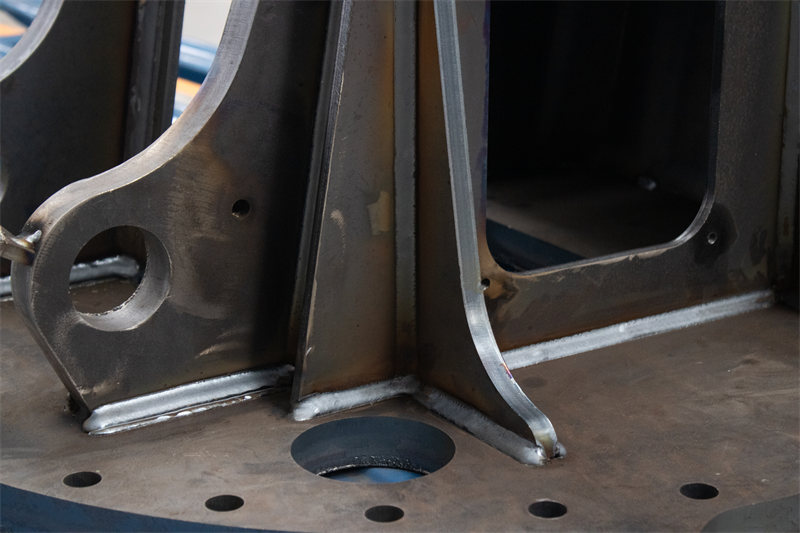

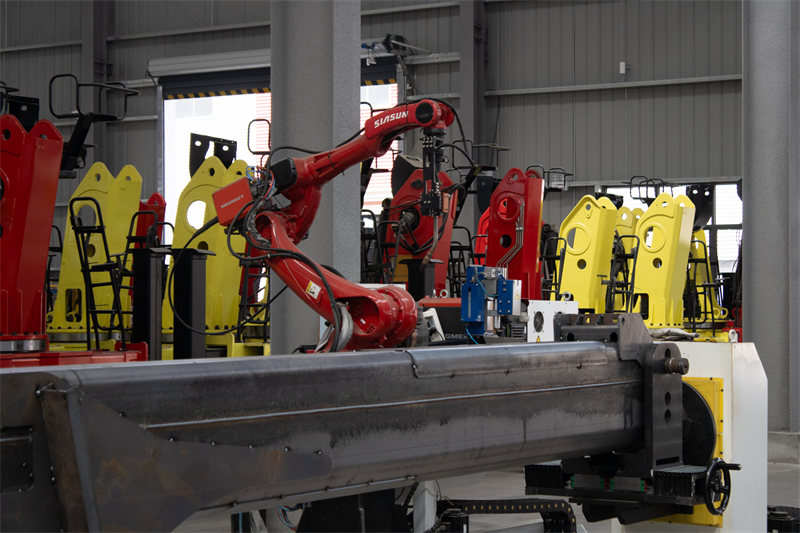

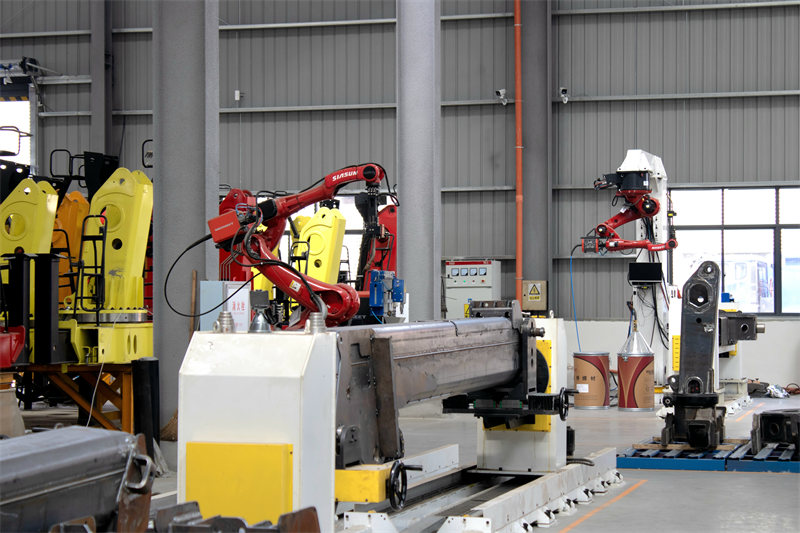

▣ Robot Kebşirleme:

♦ Birmeňzeş, estetiki kebşirleme gurluşy. Yzygiderli robotlaşdyrylan hereket ýoly kebşirleme giňliginiň yzygiderli bolmagyny we kebşirleme tolkunlarynyň yzygiderli bolmagyny üpjün edýär.

♦ Üst-üstine düşýän, aşaky kesilen ýa-da kebşirlenende saçraýan zatlar ýok. Arassa görnüş üçin kebşirlenenden soň köp mukdarda üwemek we şlaklary döwmek gerek däl.

♦ Keşlemek üçin yzygiderli ýerler gyrymsylygyň we deformasiýanyň öňüni alýar. Durnukly ýylylyk girmesi deň derejede gyzdyrmagy döredýär, şonuň üçin iş bölekleri seýrek deformasiýa ýa-da ýykylma döredýär.

♦ Uzyn we tegelek kebşler üznüksiz, aralyksyz tikişler we ýumşak birleşme geçişleri bilen ajaýyp netijäni gazanýar.

♦ Birmeňzeş gorag gaz örtügi içki kemçilikleri azaldýar we dartgynlylyk güýjüni we ýadawlyga garşy durnuklylygyny ýokarlandyrýar.

♦ Dolandyrylyp bilinýän ýylylyk girişi we üýtgewsiz kebşirleme ritmi içki stres paýlanyşyny deňleşdirýär we soňraky egilme, ýük göterijilik we titreme şertlerinde kebşirleme çatlamasyna garşy durýar.

▣ Kran örtük prosesi：

♦ Atyş partlamasy

Ştanga bilen partlatmak iş bölekleriniň ýüzündäki gabyklary we hapalary aýyrýar we daşky görnüşini gowulandyrýar. Polatdan partlatmak poroşok örtüginiň ýelmeşmegini güýçlendirmek üçin teksturaly ýüz döredýär. Artykmaçlyklary: Kebşirleme stresini netijeli ýeňilleşdirýär, ýadawlygyň döwülme howpuny azaldýar we bölekleriň hyzmat möhletini uzaldýar.

♦ Ýagdan arassalamak we ýuwmak prosesi

Proses akymy: Öňünden ýag aýyrmak → Ýag aýyrmak → Öňünden çaýkamak → Çaýkamak → Howa üflemek → Guratmak → Mejbury sowadyş

Ýagdan arassalamak: Iş bölekleriniň ýüzlerinden ýag we ýag hapalanmasyny aýyrýar.

Ýuwmak: Iş böleklerinden ähli ýaglary we lekeleri aýyrmak üçin 40°C-den ýokary gyzgyn suw ulanylýar.

Ýuwulandan soň, 360° öli burçsuz howa üflenýär, soňra 120°C-da guradylýar we iş böleginiň temperaturasyny takmynan 50°C-a çenli düşürmek üçin mejbury sowatylýar.

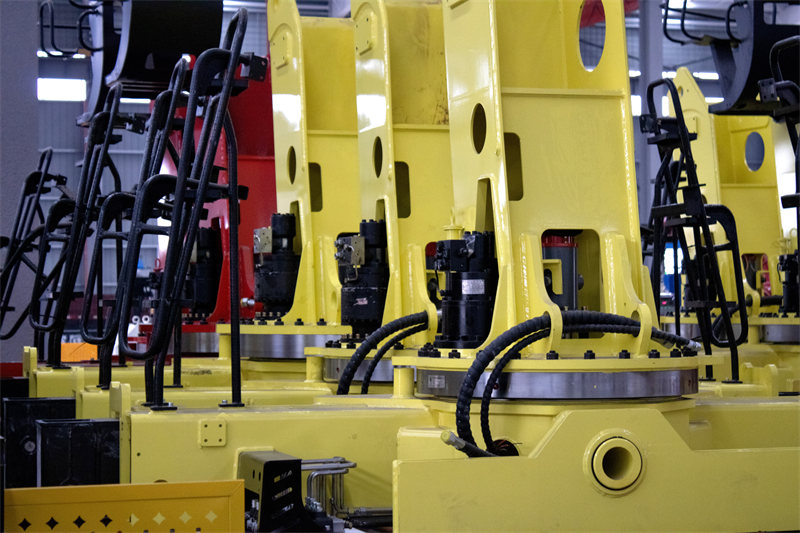

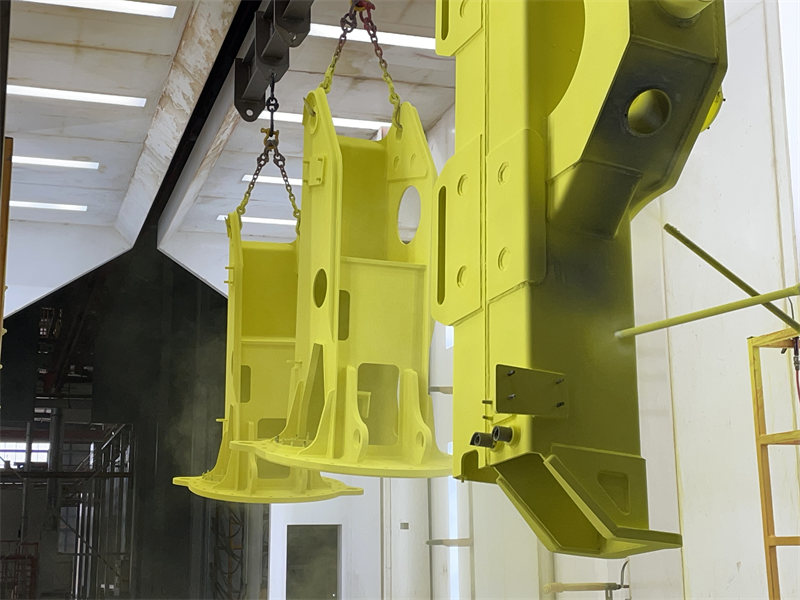

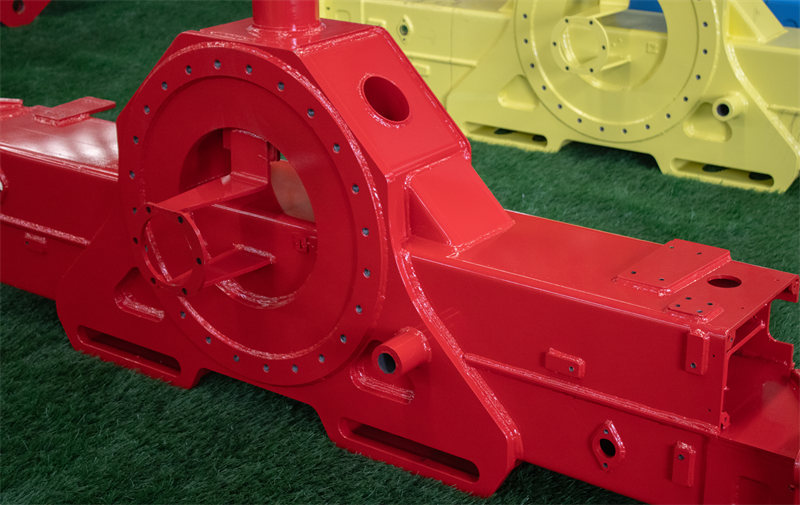

♦ Toz örtük

Iş bölekleri kontur skanirlemek üçin lazer skanirleme stansiýalaryna iberilýär, soňra poroşok örtük kabinasyna geçirilýär. Köp okly baglanyşyk tehnologiýasyny ulanyp, kabinanyň içinde 60-dan gowrak import edilen püskürdiji tüpeňler ähli iş bölekleriniň ýüzünde görünmeýän zolaklar bolmazdan birmeňzeş örtük gatlaklaryny emele getirýär.

♦ Gatlamak we bişirmek

Iş bölekleri gutarnykly bişiriş stansiýasyna daşalýar. Import edilen infragyzyl gyzdyryjy enjamlar (IfraSol) poroşogyň çalt eremegi üçin ýüzünden özeni çenli birmeňzeş gyzdyrmaga mümkinçilik berýär. Peç iki tapgyrly bişiriş prosesini ulanýar: 120°C-da öňünden gyzdyrmak we 240°C-da 15–20 minutlap esasy gyzdyrmak, poroşogyň eremegine, deňleşdirilmegine we berklenmegine mümkinçilik berýär we ajaýyp ýüz örtügini gazanýar.
