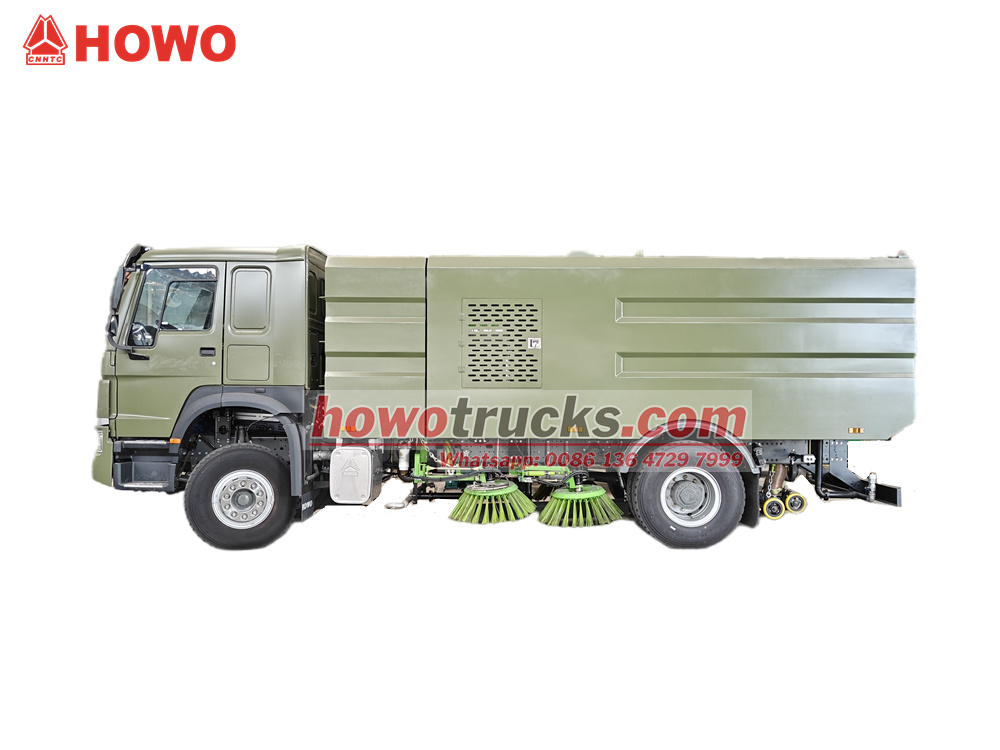

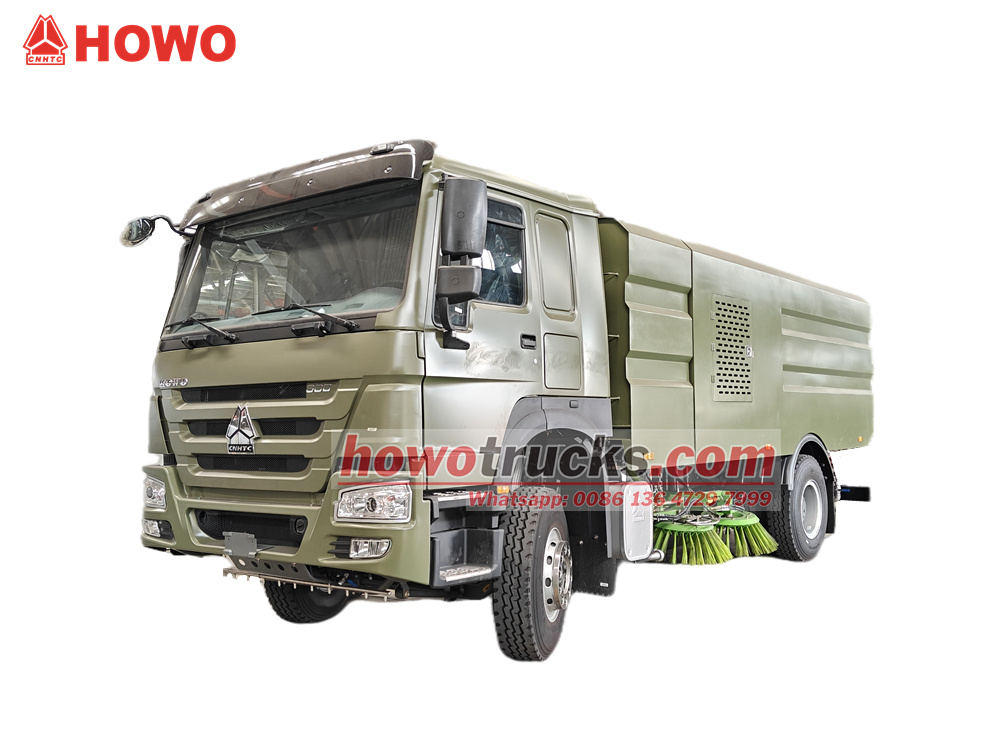

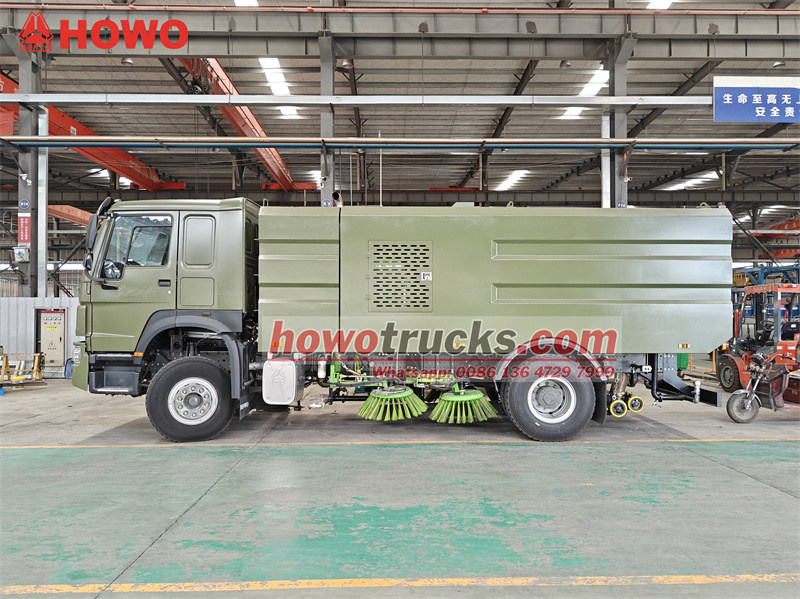

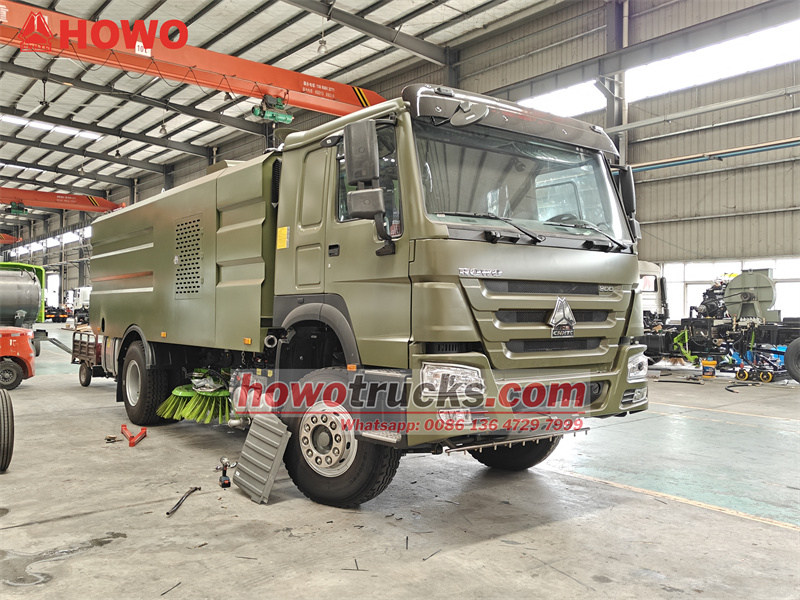

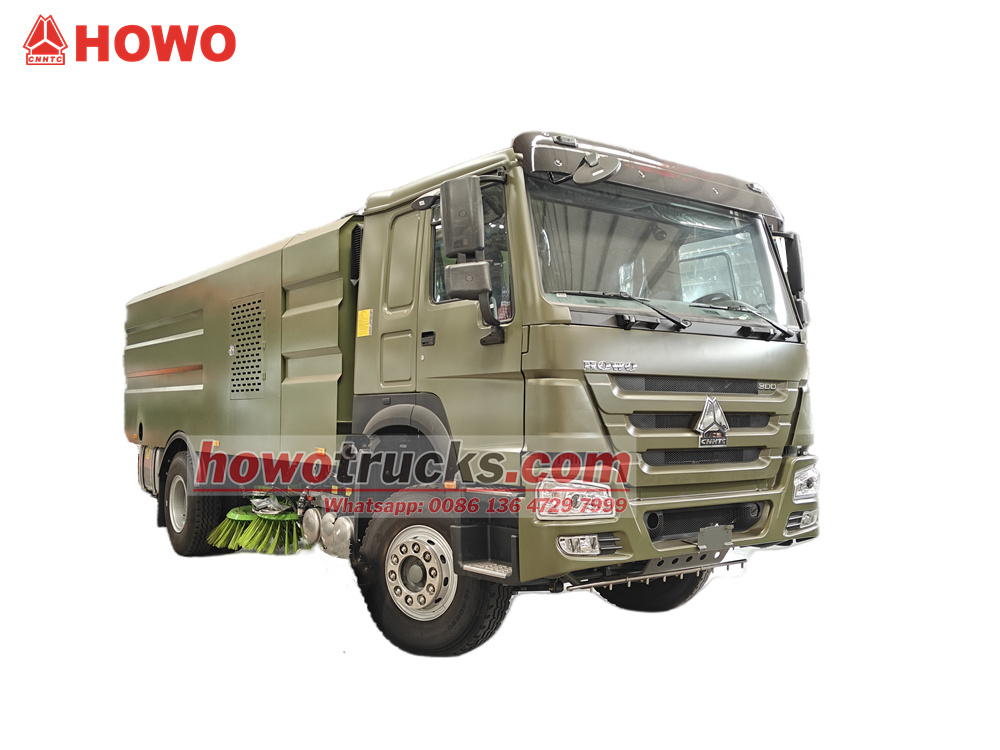

Howo 12 cbm ýük awtoulagyna oturdylýan köçe süpüriji
HOWO 12cbm ýol süpürijisi HOWO HW76 kabina şassisi esasynda üýtgedildi. Onuň 4600mm tigir bazasy bar we Weichai WP10.300E22 hereketlendirijisi, Sinotruk HW19710 reduktory, 4000L uglerodly polatdan ýasalan suw çelekleri, 8000L polatdan ýasalan içki we daşky uglerodly polatdan ýasalan hapa gutulary we Dongfeng Cummins B140 33 kömekçi hereketlendirijisi bilen enjamlaşdyrylan. Ulag dört süpüriji çotga we sorujy çanak, Weiye üfleýjisi, Germaniýanyň PINFL PF36 ýokary basyşly piston nasosy (1150 aýlaw/minut) we Hangzhou Weilong 60/90 pes basyşly suw nasosy (60m) bilen enjamlaşdyrylan.³/s). Kabina öňünde birnäçe ýuwujy nozzle we süpüriji çotkanyň öňünde püsküriji nozzle bar. Ýokary basyşly suw ýuwujy ini 2,5 m, süpüriji çotkanyň süpüriji ini 3,5 m we iň ýokary süpüriji kuwwaty 60,000 m.³/s. Süpüriş tizligi sagatda 3-20 km. Ulag kabinadaky elektron dolandyryş gutusy we sormadaky dolandyryş gutusy arkaly dolandyrylýar.
Iş ukyby :
12cbmKabinanyň görnüşi :
Howo HW76 cabinSürüji ulgamy :
4x2,LHDTigir bazasy (mm) :
4600Motora mahsus :
300 HP / WEICHAI WP10.300E22Tizlik gutusy :
HW19710 transmission, 10 forward and 2 reverseÖňki ok (kg) :
6500Yzky ok (Kg) :
11500TheHowo 12 cbm ýük awtoulagyna oturdylýan köçe süpürijişäher ýollaryny, meýdançalaryny, senagat seýilgählerini we beýleki ýerleri arassalamak we abat saklamak üçin niýetlenen ýokary netijeli arassaçylyk ulagydyr. Onuň 4000 litrlik uglerodly polat suw çelekleri we 8000 litrlik polat bilen örtülen hapa gutusy bar. Süpüriş ulgamy dört sany disk çotgalaryny we giň sorujy stakanlary öz içine alýar, bu bolsa süpüriş giňligini 3,5 metre çenli, ýokary basyşly ýuwuş giňligini 2,5 metre çenli we iň ýokary süpüriş kuwwatyny 60,000 m2 çenli üpjün edýär.³/s. Ulag tozany basyp ýatyrmak üçin köp basyşly püskürtme bilen utgaşdyrylan Germaniýanyň ýokary basyşly nasosyny, Hangzhou pes basyşly suw nasosyny we Weiye üfleýjisini ulanýar, bu bolsa iş wagtynda tozanyň az emele gelmegine getirýär.
Akylly elektron dolandyryş ulgamy kabinada we sorujy gaplaryň golaýynda iki sany dolandyryş gutusyny birleşdirýär, bu bolsa çotkany galdyrmak we düşürmek, bak boşaltmak we üfleýjini işe girizmek we öçürmek ýaly funksiýalary bir gezek basmak bilen dolandyrmaga mümkinçilik berýär we amatly we netijeli işlemegi üpjün edýär. Bu ulag netijeli, energiýa tygşytlaýjy we ekologiýa taýdan arassa işleri amala aşyrmak üçin energiýa ulgamyny, süpürgiç ulgamyny, suw ulgamyny we akylly dolandyryş ulgamyny birleşdirýän modully integrasiýa edilen dizaýny ulanýar.

Fabrikamyz ýük awtoulaglary pudagynda professional öndüriji,
ähli önümlere täze we ýokary hilli kepillik berýär.
»Ⅰ.Önümiň kesgitlemesi we tanyşdyrylyşy:
Öndüriji:CS ÝÜK MAŞYNLARY TOPARY ÇÄKLENDIRILEN
Önümiň aýratynlyklary
1. Ýokary netijelilik we energiýa tygşytlaýyş: Iki hereketlendirijili dizaýn esasy we kömekçi hereketlendirijileriň arasynda zähmetiň aýdyň bölünişi bilen garaşsyz hereketlendirijileri öz içine alýar, bu bolsa energiýa sarp edilişini 20% -den gowrak azaldýar.
2. Daşky gurşawa laýyklyk: Köp tapgyrly püskürtme bilen doly ýapyk arassalaýyş ulgamy iş wagtynda tozanyň konsentrasiýasyny azaldýar ≤1mg/m3³.
3. Ygtybarly we çydamly: Esasy bölekler (ýokary we pes basyşly suw nasoslary, wentylýatorlar, kömekçi hereketlendirijiler we gidrawliki ulgamlar ýaly) belli brendlerden alynýar, bu bolsa durnukly işlemegi üpjün edýär.
4. Akylly we amatly: Elektron dolandyryş ulgamy sürüjileri taýýarlamak üçin çykdajylary azaldýan aýdyň iş logikasy bilen ýokary derejede integrasiýalaşdyrylan dizaýna eýedir.
» Ⅱ.HOWO 12CBM ýol süpürgiji üçin önümiň parametriýük maşyny:
| HOWO 12cbm ýol süpüriji ýük awtoulagy | ||
| Süpürgiç ýük awtoulagynyň esasy aýratynlyklary | ||
| Ulag markasy | CS ÝÜK MAŞYNLARY | |
| Şassi markasy | ISUZU | |

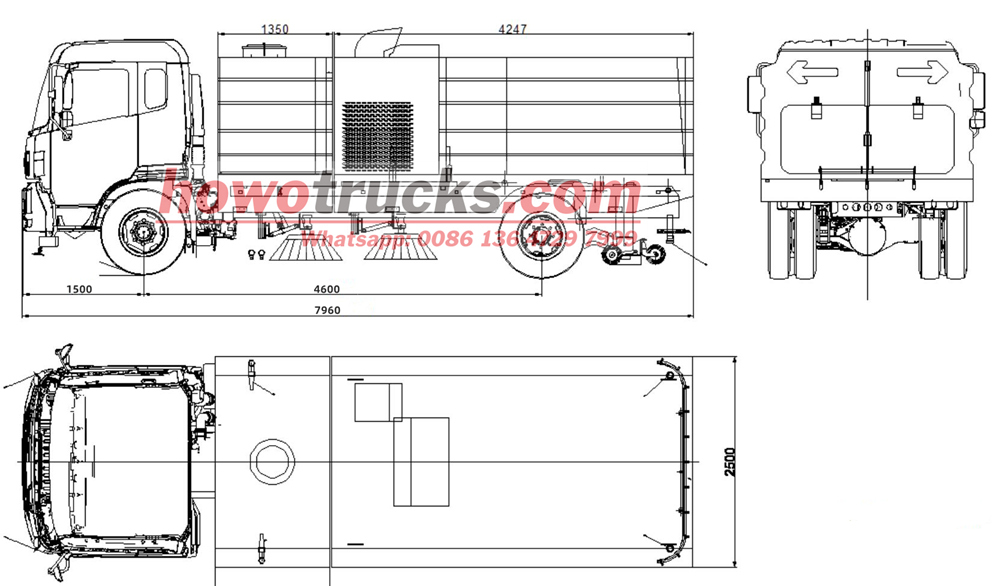

| Umumy ölçegler (U x G x B) | 7960x2500x3100 mm | |
| Sürüji görnüşi | 4x2 Çep taraply ötüriji, 6 tekerli | |
| Tigir bazasy | 4600mm | |
| Kabin | HOWO HW76 kabina, kondisionerli, 2 oturgyçlar we uklap ýatan adam, | |
| Agram | GVW | 18000kg |
| Ýol gyrasynyň agramy | 11850 kg | |
|
Motor | Model | WEICHAI WP10.300E22 |
| At güýji | 300 HP/220Kw | |
| Motoryň görnüşi | Dizel | |
| Emissiýa standarty | Ýewro 2 | |
| Transmissiýa | Gollanma | HW19710 reduktor, 10 öňe tizlik + 2 yza tizlik |
| Tire | 12.00R20 | 6+1 ätiýaçlyk tire |
| Ýokarky Gurluş Parametri | ||
| Suw çelekleriniň göwrümi | 4000L | |
| Zibil gutusynyň göwrümi | 8000L | |
| Material | suw çelek: uglerod polat | |
| hapa bakiçki polat, daşky uglerod polat | ||
| Gidrawliki klapan | Taýwanyň meşhur brendi | |
| Gidrawliki motor | Ýerli meşhur brend | |
| Geçir | Schneider dolandyryş açary | |
|
Kömekçi hereketlendiriji | Brend | Dongfeng Cummins B140 33 |
| Görnüş | 4 silindrli, super zarýadlanan we intersowadyjy,dizel | |
| At güýji | 140HP | |
| Nominal Kuwwat/Maksimum Sap Kuwwat | 103/101Kw | |
| Rugsat berlen beýiklik çägi | 3000m | |
| Nominal tizlik | 2500 aýlanma/min | |
| Ldle tizligi | 750r/min | |
| Maksimum moment | 502N.m | |
| Ýeriň üýtgemegi | 3.9L | |
| At güýjünde ýangyç sarp edilişi | 88mm³/strcke | |
| Emissiýa standarty | Ýewro 3 | |
|
Ýokary basyşly ýuwmak tehniki | ýuwulýan giňlik (mm) | 2500 mm |
| Ýuwmak tizligi | 3-20 km/sagat | |
| Ýuwulýan suwuň basyşy | 10Mpa | |
| Suw nasosynyň akym tizligi | 154L/min | |
|
Süpürmek tehniki | Maksimum süpürme giňligi (mm) | 3,5 m |
| Maksimum süpürme kuwwaty | 60000m3/h | |
| Süpürme tizligi | 3-20 km/sagat | |
| Arassalaýyş netijeliligi | ≥98% | |
| Maksimum bölejikleriň dem alyşy | 110 mm | |
| Disk plastinka çotgasynyň uzaldyş ölçegi | ≥400 mm | |

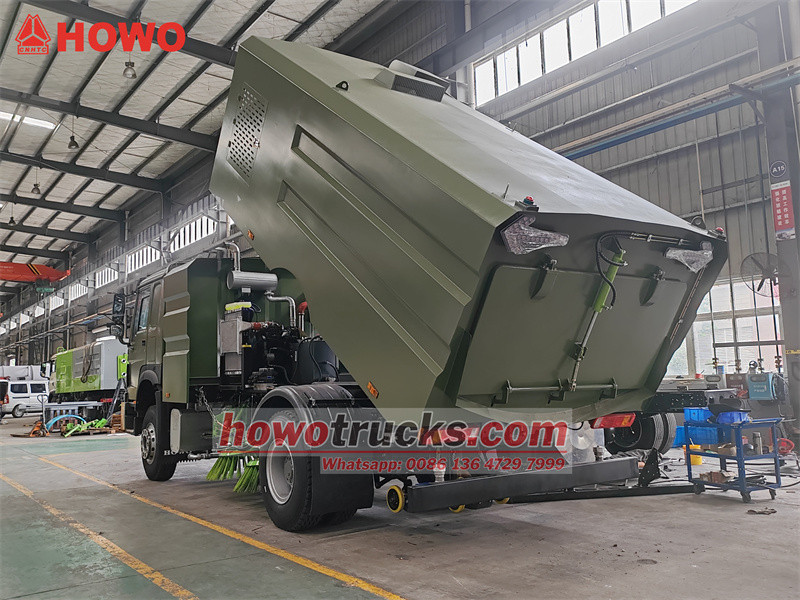

| Zibil çelekleriniň gapysynyň iň ýokary boşalma burçy | ≥50° | |
|
Süpüriş ulgamy |
Görnüş | Jemi 4 sany çotgalar we gurşawa oturdylan 1 sorujy disk, ol gidrawliki motor tarapyndan herekete getirilýär, tizligi sazlanyp bilner, garaşsyz dolandyrylyp bilner, awtomatiki gaça durmak funksiýasyna eýedir |
| Süpüriji çotganyň diametri | Φ850mm | |
| Diskiň süpüriş tizligi | Ýokary tizlikde 110 aý/min, orta tizlikde 80 aý/min, pes tizlikde 50 aý/min | |
| Süpürýän diskiň egilme burçuny sazlamak | öňe 4 ° ~ 6 ° ekstroversiýa 4 ° ~ 7 ° | |
|
Sorýan disk | Görnüş | Goşa sorujy deşik, gidrawliki dolandyryş, ýaz asma |
| Sorma deşiginiň diametri | 180 mm | |
| Sorma diskiniň giňligi | 2400 mm | |
|
Gidrawliki ulgam | Görnüş | Açyk görnüşli, elektrik dolandyryşy |
| Esasy komponentler | Dişli nasos, gidrawliki motor, gidrawliki silindr, solenoid klapan | |
| Basyş | 16Mpa | |
| Gidrawliki ýagyň möçberi | 60L | |
| Ýagyň temperaturasy | 60°C | |
| Suw püskürtmek ulgamy | Komponentler | Nasos, burun(öň tarapa suw guýuň we arka tarapa suw guýuň), suw süzgüji we ş.m. |
|
Ýokary basyşly suw ulgamy | Görnüş | Ýokary basyşly piston nasosy |
| Model | Germaniýa PINFL PF36 | |
| Sistem basyşy | 10Mpa | |
| Aýlanma tizligi | 1150r/min | |
| Suw klapanynyň görnüşi | gidrawliki ýokary basyşly şar klapan | |
| Suw klapanynyň basyşy | 7MPa | |
| Burun görnüşi | Ýokary basyşly ýuwuş görnüşi | |
| Suw süzgüji | Süzgüç tor | |
| Winç | 20m | |
|
Pes basyşly suw ulgamy | Model | Hangzhou Weilong 60/90 |
| Akym tizligi | 60m3/h | |
| Suw eltme aralygy | 90m | |
| Ýuwulýan giňlik | 24m | |
| Ýan çiskin çöp | görnüş | Awtomatiki gaça durmak funksiýasy bolan V görnüşli püskürtme çubugy |
|
Elektrik ulgamy | Görnüş | DC24V, PLC dolandyryşy |
| Voltlar | 24V | |
| Batareýa | 2x12V | |
| Gurallar | ||
| Ýangyn şlangy | 2 sany | |
| Ýangyn açary | 1 sany | |
| Suw süzgüjiniň açary | 1 sany | |
| Ýokary basyşly püskürtme tabançasy | 1 sany | |
| El bilen işleýän gidrawliki nasos rokkasy | 1 sany | |
| Ätiýaçlyk bölekleri | ||
| Süpürgiç çotgasy | 88 sany | |
| Wentylýator möhüri | 1 sany | |
| Arka gapynyň möhüri | 1 sany | |
| Sorma turbasynyň möhüri | 2 sany | |
| Import bölekleriniň sanawy | ||
| Ýokary basyşly suw nasosy | Germaniýa PINFL PF36 | |
| Awtomatiki boşadyş klapany | Germaniýa PINFL VB200/150 | |
| Relief klapan | Germaniýa PINFL VS200-180 | |
| Elektrik dolandyryş gutusynyň dolandyryjysy | Germaniýanyň STW | |
| Aýlaw açary | Ýaponiýa | |
| Kanalizasiýa çelekleriniň sensory | ABŞ | |
| Gidrawliki klapanlar | Taýwan SWH-G02-C4-D2H | |

» Ⅲ.Önüm Jikme-jik giriş

Şassi konfigurasiýasy

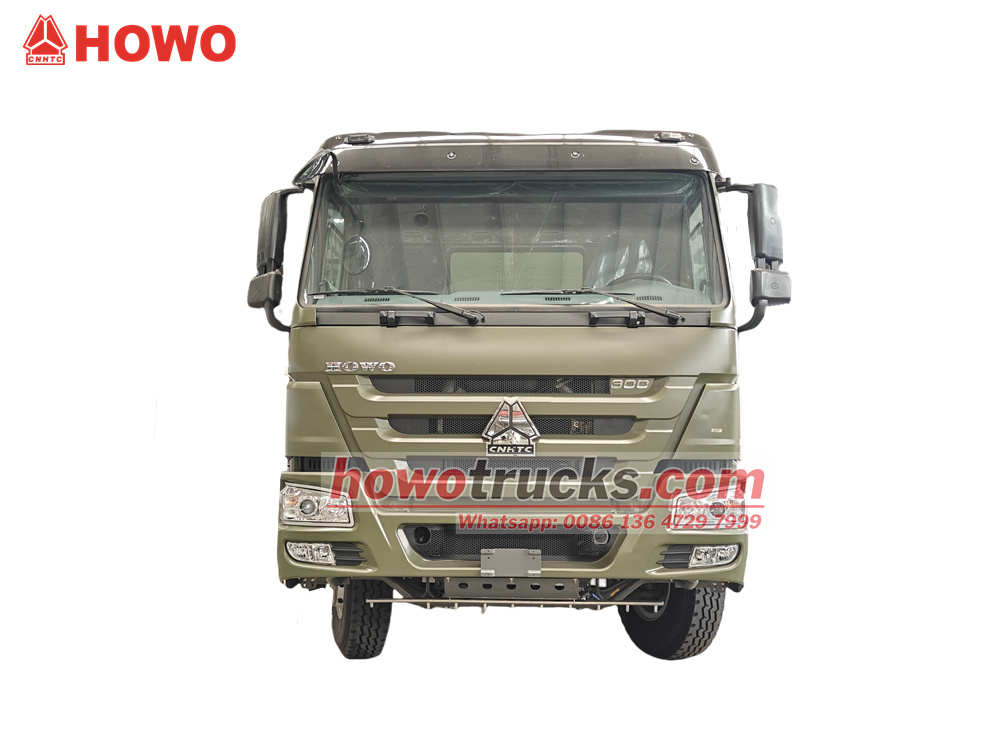

• Şassi modeli: Sinotruk HOWO HW76 kabina şassisi, 4600 mm teker bazasy.
• Esasy hereketlendiriji: Weichai WP10.300E22 dizel hereketlendirijisi, 9.5L göwrümi, 300HP/220kW iň ýokary kuwwaty, güýçli güýji we ajaýyp ýangyç tygşytlaýjysyny üpjün edýär.
• Transmissiýa: Sinotruk HW19710 el bilen işleýän transmissiýa (10 tizlik), ýumşak geçiş, güýçli moment kuwwaty we esasy hereketlendiriji bilen ajaýyp utgaşyklygy bilen tapawutlanýar.

Üst gurluş

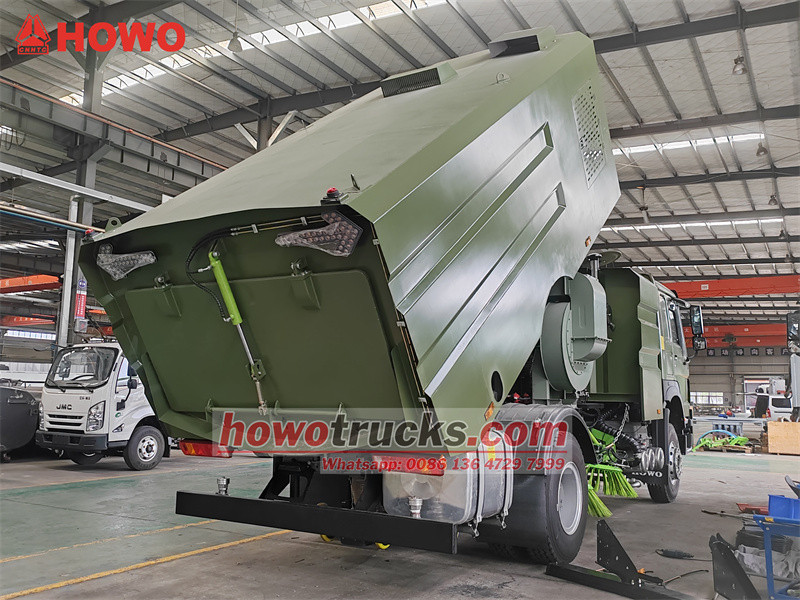

• Zibil gutusy: 8000L göwrümi. Dat almaýan polatdan ýasalan içki örtükden we uglerodly polatdan ýasalan daşky örtükden ybarat bolan bu örtük, dat almaýan polatyň korroziýa garşylygyny uglerodly polatyň gurluş berkligi bilen utgaşdyryp, uzak ömürli hyzmat we aňsat tehniki hyzmat üpjün edýär.
• Suw çelek: 4000L göwrümi. Uglerodly polatdan ýasalan bu enjam ýokary basyşly ýuwujy we tozan basyjy ulgamlary üçin ýeterlik suw üpjün edýär.

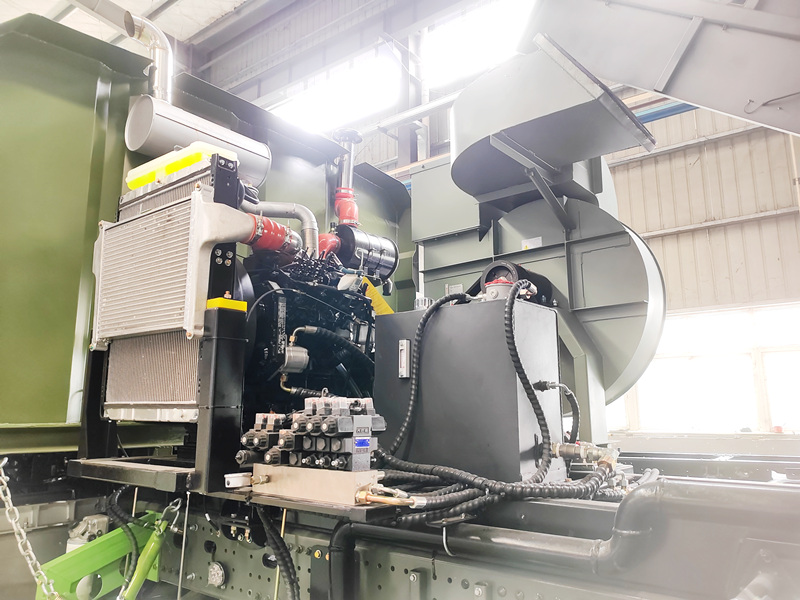

• Kömekçi hereketlendiriji: Dongfeng Cummins B140 33 dizel hereketlendirijisi bilen enjamlaşdyrylan bu ulag ýol süpüriji maşynyň ýokarky ulgamlaryny (üfleýji, suw nasosy we ş.m.) hereketlendirmek üçin niýetlenen, bu bolsa durnukly iş we az energiýa sarp edilişini üpjün edýär.

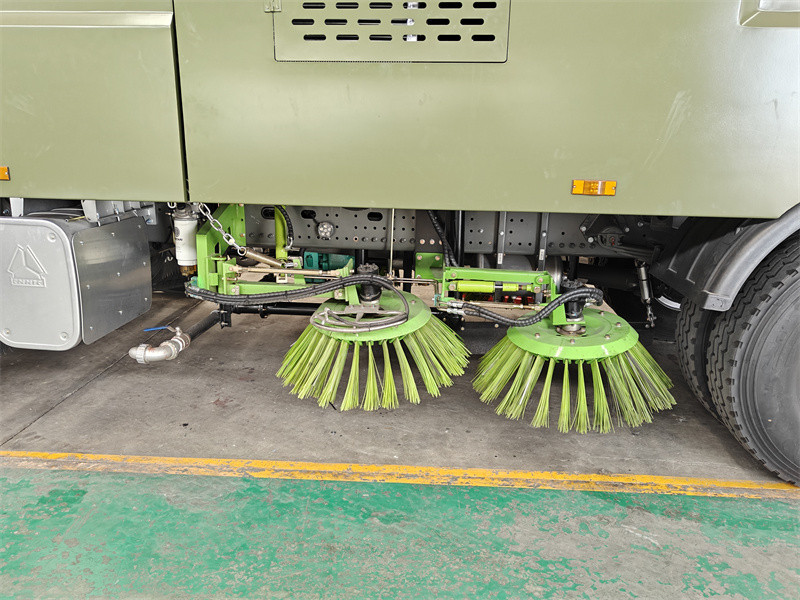

• Süpürgiç ulgamy:

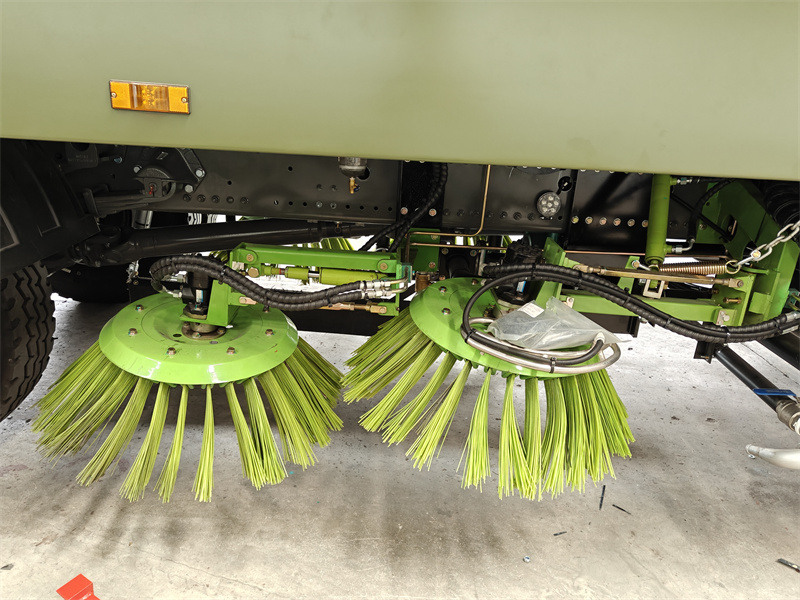

◊ Çotgalar: Birnäçe birleşdirilen süpürme režiminde işläp bilýän 4 çotga bilen enjamlaşdyrylan (her tarapda 2).
◊ Süpürme giňligi: Maksimum süpürme giňligi 3,5 metre ýetýär, bu bolsa ýokary iş netijeliligini üpjün edýär.
◊ Maksimum süpürme kuwwaty: 60,000 m³/sagat çenli.
◊ Işleýiş tizligi: 3-20 km/sagat, ýoluň hapalanma derejesine baglylykda sazlanyp bilner.

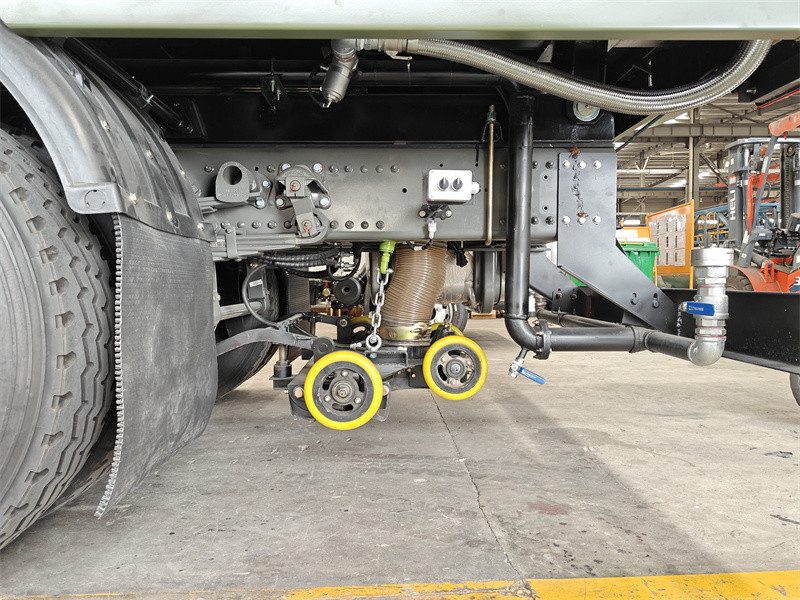

• Sorma ulgamy:
Çotgalar tarapyndan ýygnalan hapa-hupalary güýçli ýygnamak we hapa çelekine geçirmek üçin wentylýator bilen utgaşykly işleýän giň girişli sorujy agzy bar.

• Ýokary basyşly ýuwujy ulgam:
◊ Ýokary basyşly nasos: Germaniýanyň PINFL PF36 ýokary basyşly piston nasosy (iş tizligi 1150 aý/min, basyş 16 MPa, akym tizligi 150 L/min), inadkär daglary aýyrmak üçin örän ýokary basyşly suwy üpjün edýär.
◊ Ýuwulýan ýeriň giňligi: Ýokary basyşly ýuwulýan enjamyň giňligi 2,5 metre deňdir.
◊ Burun gurluşy: Ýer bilen netijeli ýuwmak üçin kabinanyň öň tarapyna birnäçe ýuwujy nozzle oturdylýar.

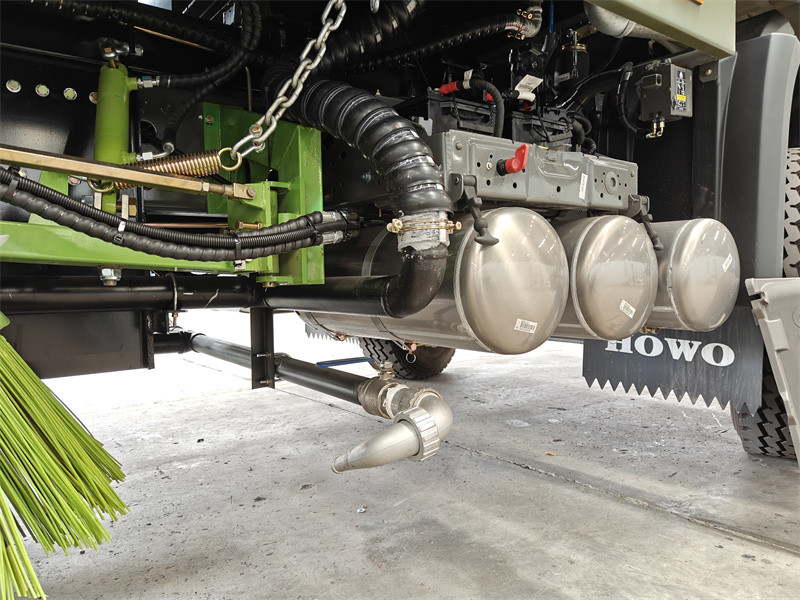

• Pes basyşly tozan basyş ulgamy:
◊ Pes basyşly nasos: Hangzhou Weilong 60/90 pes basyşly suw nasosy, akym tizligi sagatda 60 m³. Iş wagtynda tozanyň ikinji gezek hapalanmagynyň öňüni almak üçin tozan püskürtmek üçin çotkalaryň öňünde goşmaça wentylýator görnüşli nozullar ýerleşdirilen.

• Wentylýator ulgamy:
◊ Weiye wentylýatoryny ulanýar, ýokary howa basyşyny we uly howa akymyny üpjün edýär, sorujy agzyň üçin güýçli sorujy döredýär we galyndylaryň doly gaýtadan işlenmegini üpjün edýär. Wentylýatoryň içinde toplanan tozany we hapa-hupalary awtomatiki usulda aýyrmak we netijeli işlemegini üpjün etmek üçin öz-özüni arassalamak funksiýasy bilen enjamlaşdyrylan.
◊ Şeýle hem, çotkalaryň öňüne burunlar oturdylýar, bu bolsa ýuwmak bilen süpürmegiň arasynda ajaýyp utgaşyklygy üpjün edýär.
»Ⅳ.Işletme we gözegçilik
Ulag çeýe we netijeli işlemek üçin iki sany dolandyryş ulgamy bilen üpjün edilen:

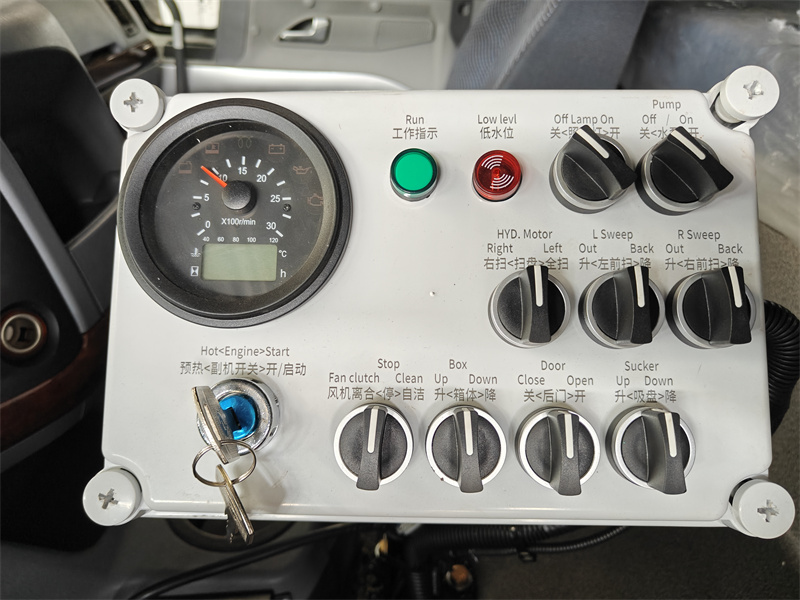

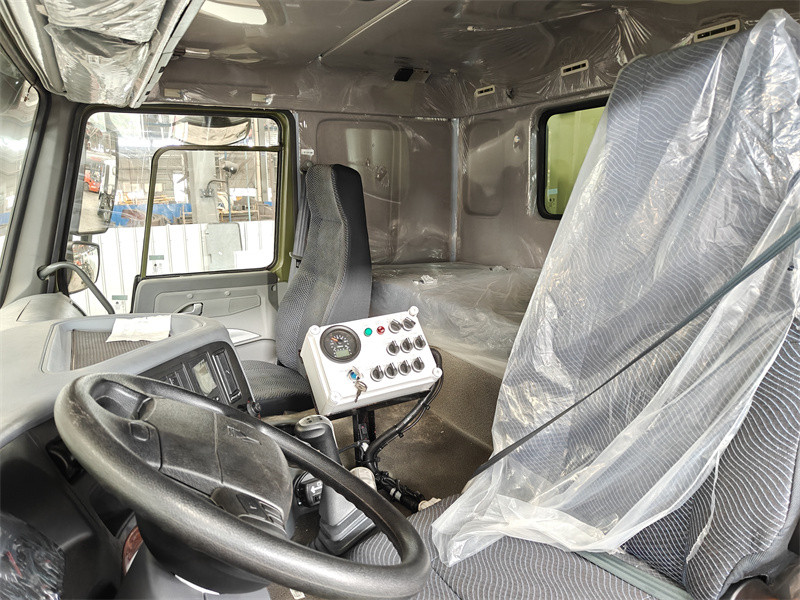

1. Kabinadaky dolandyryş paneli: Ähli esasy funksiýalaryň gözegçiligini we görkezilişini birleşdirýär, bu bolsa operatora kabinadan çykmazdan köp işleri ýerine ýetirmäge mümkinçilik berýär. Şulary öz içine alýar:
★ Görkeziş birligi: Kömekçi hereketlendirijiniň tahometri, işleýiş ýagdaýynyň görkezijileri, suwuň derejesiniň pesligi barada duýduryş çyrasy.
★Funksiýa açarlary: Yşyklandyryş açary, suw nasosynyň açary.
★ Dolandyryş düwmeleri:

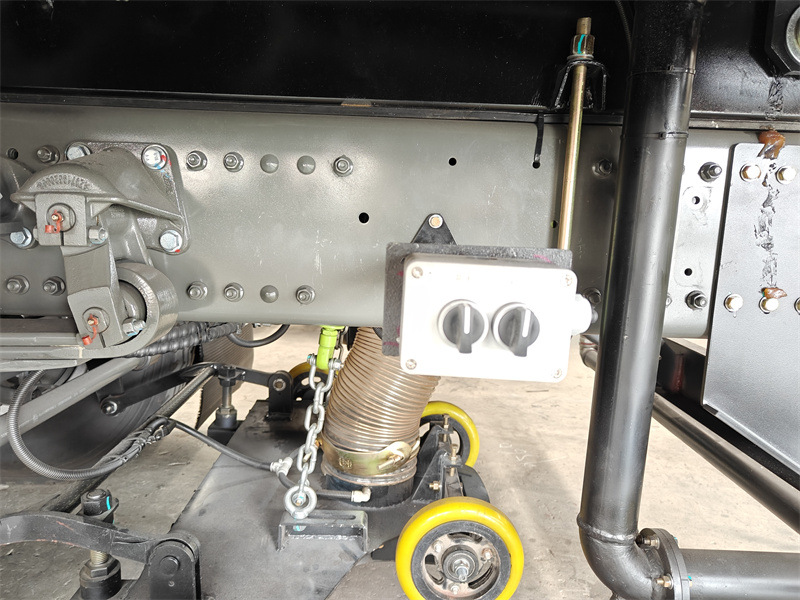

2. Sorma agzynyň golaýyndaky kömekçi dolandyryş gutusy:
Amatly işlemek üçin niýetlenen bu ikinji derejeli dolandyryş gutusy aşakdakylary öz içine alýar:
Arka gapysy açmak/ýapmak düwmesi




Habar galdyryň
