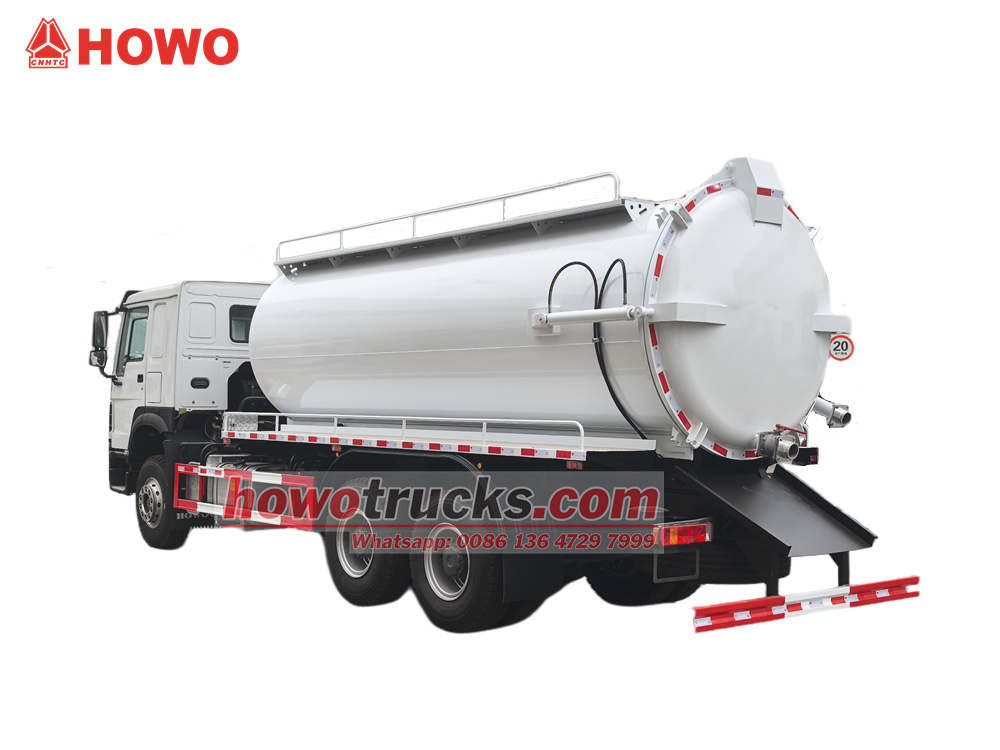

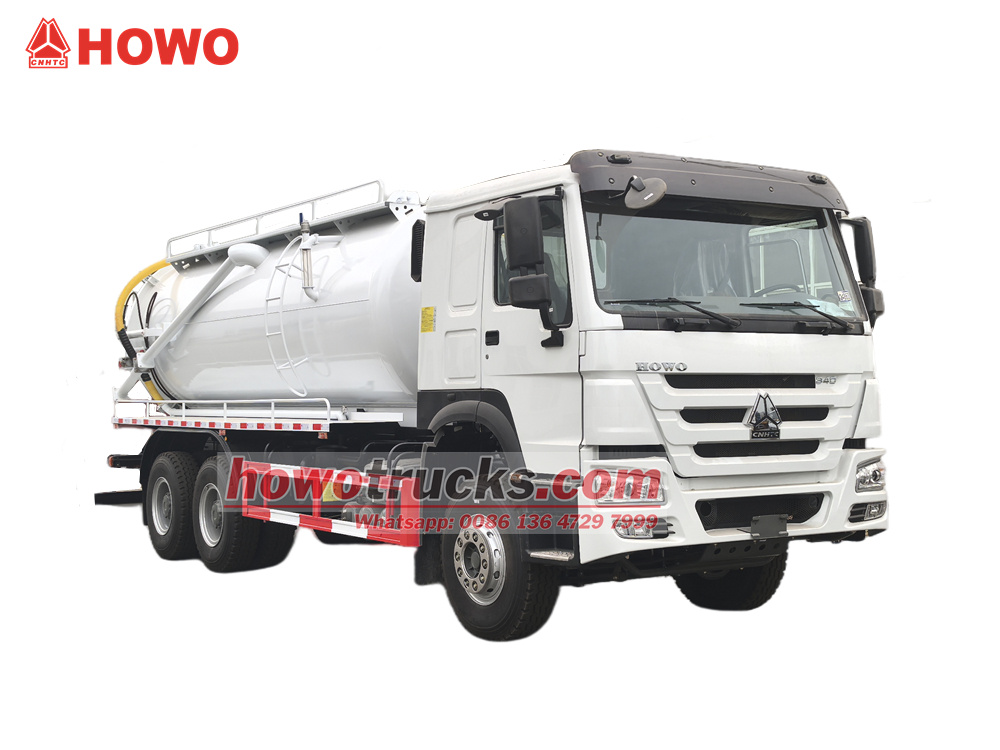

Kanalizasiýa arassalaýjy sisternalar HOWO

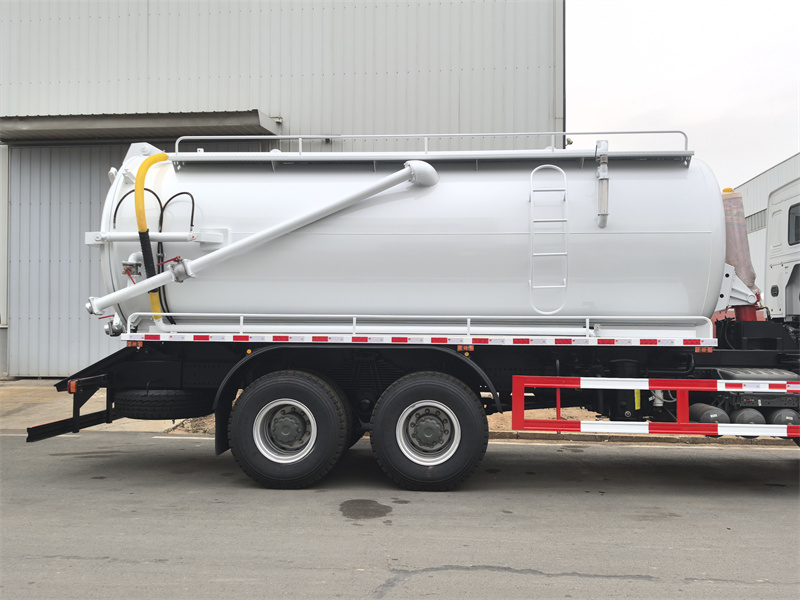

HOWO 6x4 15 kub metrlik zyňyndy suwlaryny sorýan awtoulag HOWO HW76 kabina şassisinde üýtgedildi. 4600+1350 mm tigir bazasy, Weichai WP10.340E22 hereketlendirijisi we Sinotruk HW19710 10 tizlikli reduktor bilen enjamlaşdyrylan. Ýokarky göwresi 15 kub metrlik zyňyndy suw bakyndan, uglerod polat materialdan, 5 mm galyňlygyndan ybarat. Baky galdyryp we arka gapysy açyp bolýar. 11,000 L/min akym tizligi bolan Jurop PN106D wakuum nasosy bilen. Ulag şeýle hem gözegçilik turbasy, basgançak, arka gapysynyň boşadyş klapany we sürüji tarapynda el bilen işleýän gidrawliki işletme ryçagy bilen enjamlaşdyrylan (arka gapysynyň açylmagyny/ýapylmagyny we baky galdyrmagy/pesleşdirmegi dolandyrmak üçin).
Iş ukyby :
15cbmKabinanyň görnüşi :
Howo HW76 cabinSürüji ulgamy :
6x4,RHDTigir bazasy (mm) :
4600+1350Motora mahsus :
340HP / WEICHAI WP10.340E22Tizlik gutusy :
HW19710 transmission, 10 forward and 2 reverseÖňki ok (kg) :
7000Yzky ok (Kg) :
18000(2 AXLES)TheKanalizasiýa arassalaýjy sisternalar HOWO suwuk we ýarym gaty galyndylary netijeli gaýtadan işlemek üçin niýetlenen ýöriteleşdirilen ulagdyr. Weichai 340 at güýjündäki hereketlendirijisi we 10 tizlikli geçirijisi bilen üpjün edilen bu ulag güýçli güýç we çylşyrymly ýol şertlerine uýgunlaşma mümkinçiligini hödürleýär. Ýük awtoulagynyň esasy gurluşy 15 kub metrlik uglerodly polat bak bolup, italýan Jurop ýokary akymly wakuum nasosy bilen üpjün edilen, ol kanalizasiýa laýlaryny, septik bak galyndylaryny, senagat lagym suwlaryny we beýleki lagym suwlaryny netijeli çykarmak üçin çalt güýçli negatiw basyş döredýär. Bak gidrawliki götermegi goldaýar we arka gapysy çalt boşaltmak üçin gidrawliki usulda açylyp bilner. Arka gapysynyň boşadyş klapanyny hem lagym suwlaryny boşadmak üçin açyp bolýar, bu bolsa işlemegi örän amatly edýär. Onuň güýçli sorujysy, berk gurluşy we aňsat işlemegi ony septik baklary arassalamakda, kanalizasiýa kanalizasiýasyny arassalamakda, lagym suwlaryny sormakda we beýleki işlerde giňden ulanmaga mümkinçilik berýär.

Fabrikamyz ýük awtoulaglary pudagynda professional öndüriji,
ähli önümlere täze we ýokary hilli kepillik berýär.
»Ⅰ.Önümiň kesgitlemesi we tanyşdyrylyşy:
Öndüriji:CS ÝÜK MAŞYNLARY TOPARY ÇÄKLENDIRILEN
Önümiň aýratynlyklary
1. Subut edilen güýç ulgamy: Weichai hereketlendirijisi + Sinotruk transmissiýasy + HOWO şassisi – durnukly iş görkezijisi we giň ýurt boýunça hyzmat ulgamy bilen altyn utgaşyk.
2. Güýçli Sorma: JUROP ýokary akymly wakuum nasosy ýokary netijeliligi üpjün edýär we dürli çylşyrymly iş şertlerini dolandyryp bilýär.
3. Amatly ýük düşürmek: Iki režimli boşaltma (lift dökümi + arka gapydan göni boşaltma) dürli ýapyşykly galyndylary kabul edýär.
4. Uly göwrümli bak: 15 kub metrlik uly göwrümli sorujy bak uly ýük göterijilik ukybyny we ýokary iş netijeliligini üpjün edýär.
5. Aňsat işleýiş: Ýönekeý we ulanyjy üçin amatly ulanmak üçin ýerüsti el bilen dolandyrylýan gidrawliki dolandyryş ryçagy bilen enjamlaşdyrylan.
» Ⅱ.HOWO 15CBM wakuum sorujysy üçin önümiň parametriýük maşyny:
| HOWO 15CBM wakuum sorujy ýük maşyny | |||
| Umumy | Ulag markasy | CS ÝÜK MAŞYNLARY | |
| Ulag modeli | CS5250GXH | ||
| Şassi markasy | HOWO | ||
| Umumy ölçeg | 9760 x 2550 x 3540 mm | ||
| GVW / Bordýura agramy | 25000 kg / 11500 kg | ||
| Ok ýükleri | 7000/18000 kg | ||
| Taksi | Kabinanyň göwrümi | HOWO HW76 kabinasy, bir ýarym hatar, kondisioner, USB, ugur kömegi bilen | |
| Motor | Ýangyç görnüşi | Dizel, 6 silindrler bir hatarda, 4-taktly, super zarýadly, intersowadyjyly, suw bilen sowadyjyly | |
| Brend | WEICHAÝ | ||
| Model | WP10.340E22 | ||
| Güýç | 340 HP/ 250 kW | ||
| Nominal tizlik | 2200 aýlanma/min | ||
| Maksimum moment | 1250N·m | ||
| Maksimum moment tizligi | 1400-1600 aýlanma/min | ||
| Ýeriň üýtgemegi | 9.726L | ||
| Emissiýa standarty | Ýewro 3 | ||
| Şassi | Sürüji görnüşi | 6x4, çepde el sürüjisi | |
| Transmissiýa | HW19710 transmissiýasy, 10 öňe we 2 yza | ||
| Tigir bazasy | 4600+1350mm | ||
| Ok sany | 3 | ||
| Tekeriň aýratynlyklary | 12.00R20 | ||
| Tekeriň belgisi | 10 tekerler we 1 ätiýaçlyk teker | ||
| Maksimum tizlik | 89km/sagat | ||
| Ýangyç bak | 400L alýumin lehimli ýangyç çelek | ||
| Boýag | Metallik boýag | ||
| Üst gurluş | Tank | Çäk sygymy | 15000 litr |
| Tankyň materialy | 5antiseptik bejergili mm uglerod polat | ||
| Tankyň göteriliş burçy | ≥45° | ||
| Wakuum nasosy | Sowadyjy Nasos | Jurop PN106D | |
| Akym | 660 m³/s, 11000 L/min, 388 kub fut | ||
| Aýlanma tizligi | 1300 aýlanma/min | ||
| Maksimum wakuumda iň ýokary tizlik | 2900 aýlanma/min | ||
| Sowadyjy | 27.5 Hg,92% | ||
| Üznüksiz wakuum | 18 Hg,60% | ||
| Maksimum basyş | 1.5bar, 21.8 psi | ||
| Maksimum ýüksüz güýç. | 18.4 at güýji/13.6 kW | ||
| Agram | 143 kg | ||
| Sorma başlygy | DN 100 mm bilen 7m uzynlyk | ||
| Sorma wagty | 250 s | ||
| Burunlar | Bir topar nozul goşuldy | ||
| Wakuum nasosy | Ýokary netijeli, wakuum tizligi 93%, çalt sorulma we boşalma, sorulma göterijiligi 6m. | ||
| Gaty zatlary doly boşatmak üçin arka gapy gidrawliki usulda açylyp bilner. | |||
| Ähli standart aksessuarlar: lyuk, gurallar toplumy, iňlis dilindäki gollanma..... | |||
| Isleg boýunça | ** Çäk materialy poslamaýan polat bolup biler. | ||
» Ⅲ.Önüm Jikme-jik giriş

Şassi konfigurasiýasy

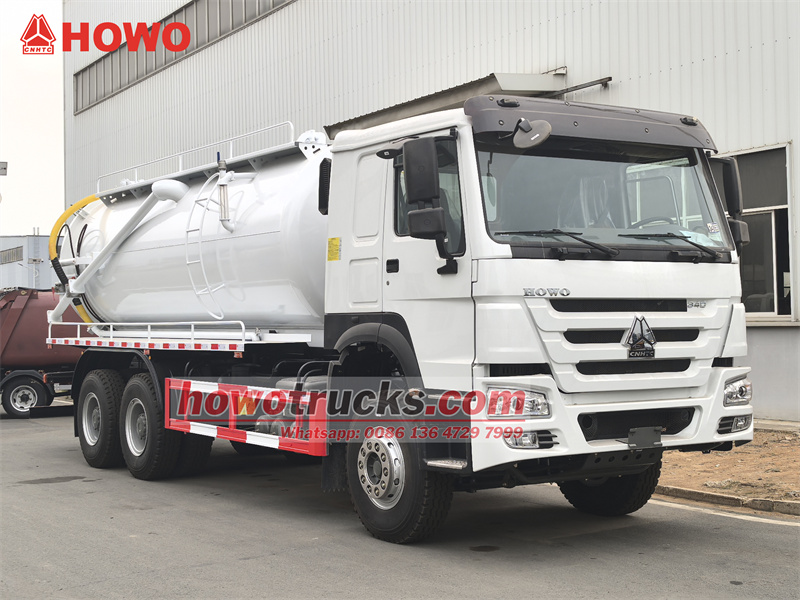

• Şassi: HOWO HW76 seriýaly kabina şassisi, 4600+1350mm tigir binýady, 6x4 hereketlendiriji, güýçli ýük göterijilik
• Motor: Weichai WP10.340E22 hereketlendirijisi bilen üpjün edilen. Iş göwrümi: 10 litr, iň ýokary kuwwaty: 340 at güýji. Bu hereketlendiriji ýokary momenti, az ýangyç sarp edilişi we ýokary ygtybarlylygy bilen meşhur bolup, nasos operasiýalary we daşamak üçin ýeterlik güýç berýär.
• Transmissiýa: Sinotruk HW19710 seriýaly 10 tizlikli mehaniki geçirijini ulanýar. Uly birinji dişli gatnaşygy güýçli graduslama mümkinçiligini, gowy kesgitlenen dişli ädimini we ajaýyp geçiş ýumşaklygyny üpjün edýär.

Esasy göwrümiň konfigurasiýasy:
1. Kanalizasiýa suwlaryny sorup alýan çelek:
• Sygymlylygy: 15 kub metr uglerodly polat, galyňlygy 5 mm bolan ýokary hilli Q235B polatdan ýasaldy. Çegiň içi hyzmat möhletini uzaltmak üçin korroziýa garşy gorag bilen işlenip düzüldi.
• Gurluş aýratynlyklary:

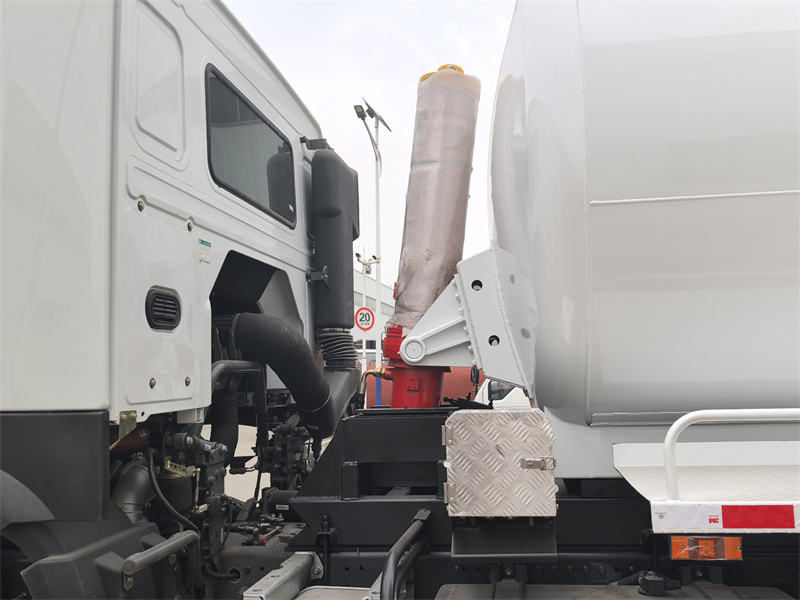

Gidrawliki Lift Ulgamy: Sürüji tarapynda el bilen dolandyrylýan gidrawliki ryçag bilen dolandyrylýan gidrawliki göteriji mehanizm bilen enjamlaşdyrylan, ol bakyň 45 burçda egilip we galdyrylýar.° burç, galyndylaryň çalt boşaldylmagyna ýardam berýär.
Gaýtadan gapy: Yzky gapysy iş wagtynda tötänleýin açylmagyň öňüni almak üçin howpsuzlyk gulpy bilen üpjün edilen gidrawliki açyş/ýapyş mehanizmine eýedir. Şeýle hem, ol syzma howpuny aradan aýyrmak üçin berk möhürleme üpjün edýär.

2. Wakuum nasos ulgamy:

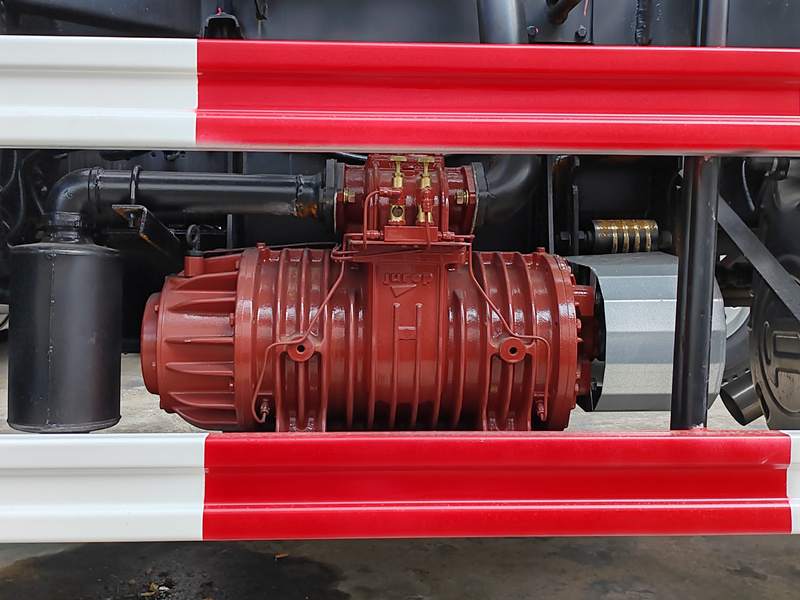

• Wakuum nasosy: Meşhur Jurop PN106D aýlanýan wakuum nasosy bilen enjamlaşdyrylan.
• Nasoslama tizligi: 11,000 litr/minut. Bu nasos ýokary tizlikli nasoslama tizligini, ýokary wakuumy (27.5 Hg, 92%), uzak sorujy diapazony we güýçli sorujylygy hödürleýär, bu bolsa ýokary derejede ýapyşykly laýy we lagym suwlaryny çalt çykarmaga mümkinçilik berýär.
3. Işletmek we gözegçilik etmek:

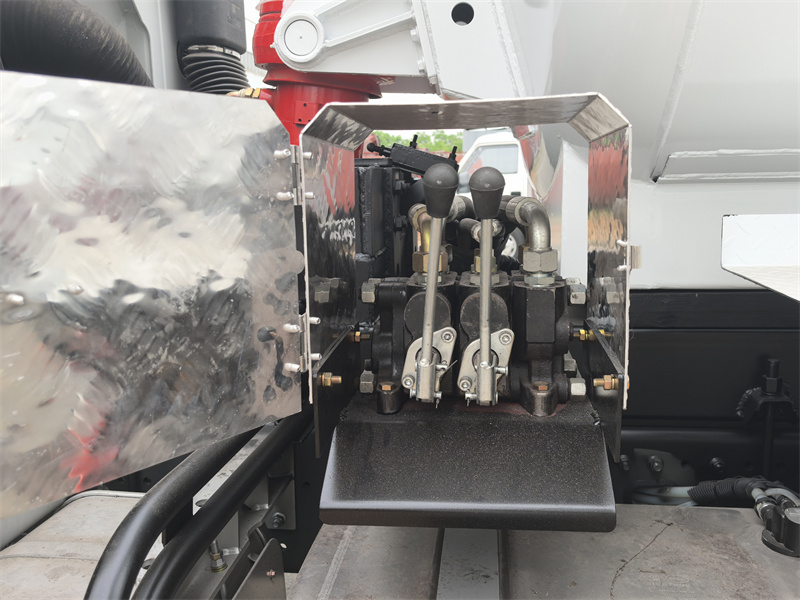

• Operasiýa: Merkezi dolandyryş üçin kabinanyň gapdalynda el bilen dolandyrylýan gidrawliki joystik ýerleşýär. Operator bakyň gapdalyny aňsatlyk bilen galdyryp/düşürip, ýerden arka gapdalyny açyp/ýapyp bilýär, bu bolsa howpsuzlygy, amatlylygy we wagty tygşytlamagy üpjün edýär.

4. Standart aksessuarlar:
• Kanalizasiýa şlangy: Bakdaky suwuklygyň derejesini gözegçilikde saklamak, aşa köp doldurylmagynyň we wakuum nasosynyň sorulmagynyň öňüni almak üçin ulanylýar.
• Basgançak: Operatorlara barlag ýa-da gözegçilik üçin bakyň üçegine girmäge mümkinçilik berýär. Bakyň üçegi taýgak däl we gapdal gorag germeleri bilen üpjün edilen.

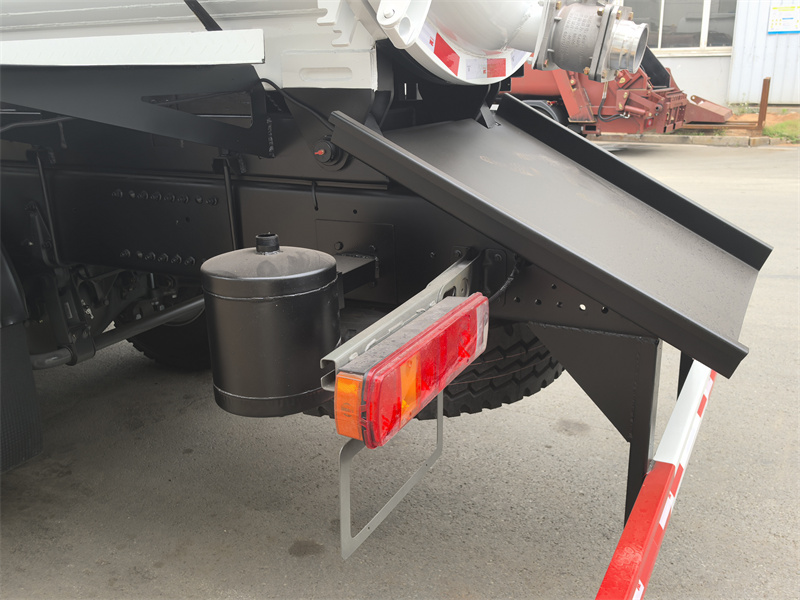

• Gapdalyň boşadyş klapany: Baky galdyrmazdan, suwuk suwuklyklaryň çykarylmagyna mümkinçilik berýän kömekçi akdyryjy port hökmünde hyzmat edýär.
• Daşyp akma garşy klapan: Bak dolanda galyndylaryň yzyna akmagynyň öňüni almak üçin bakyň ýokarsyna klapan oturdylýar.

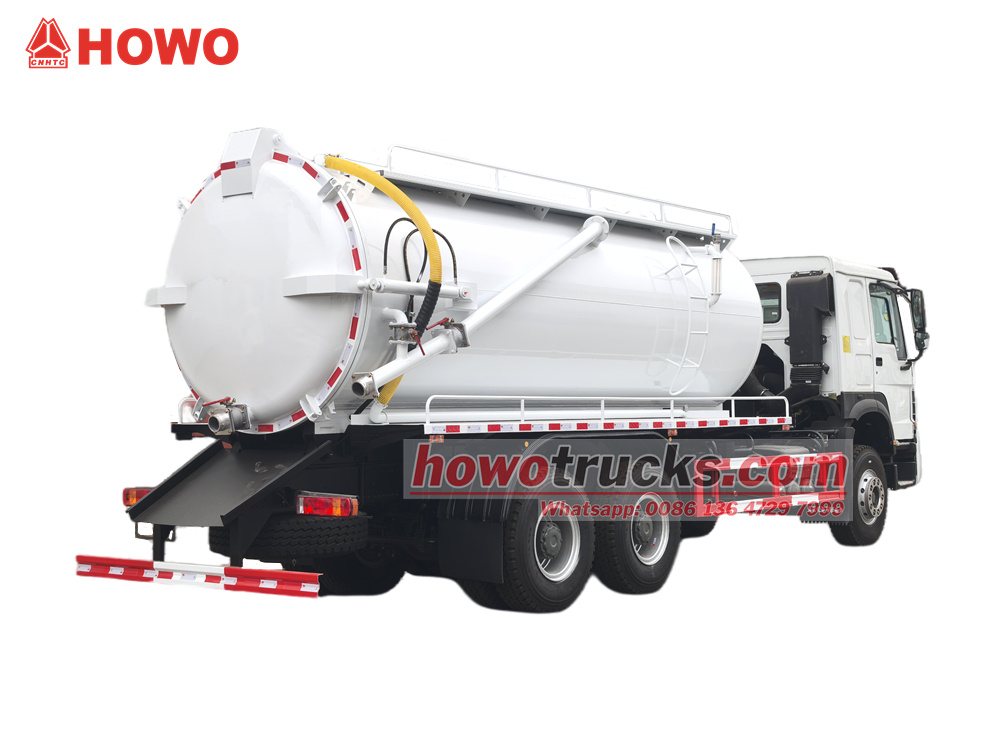

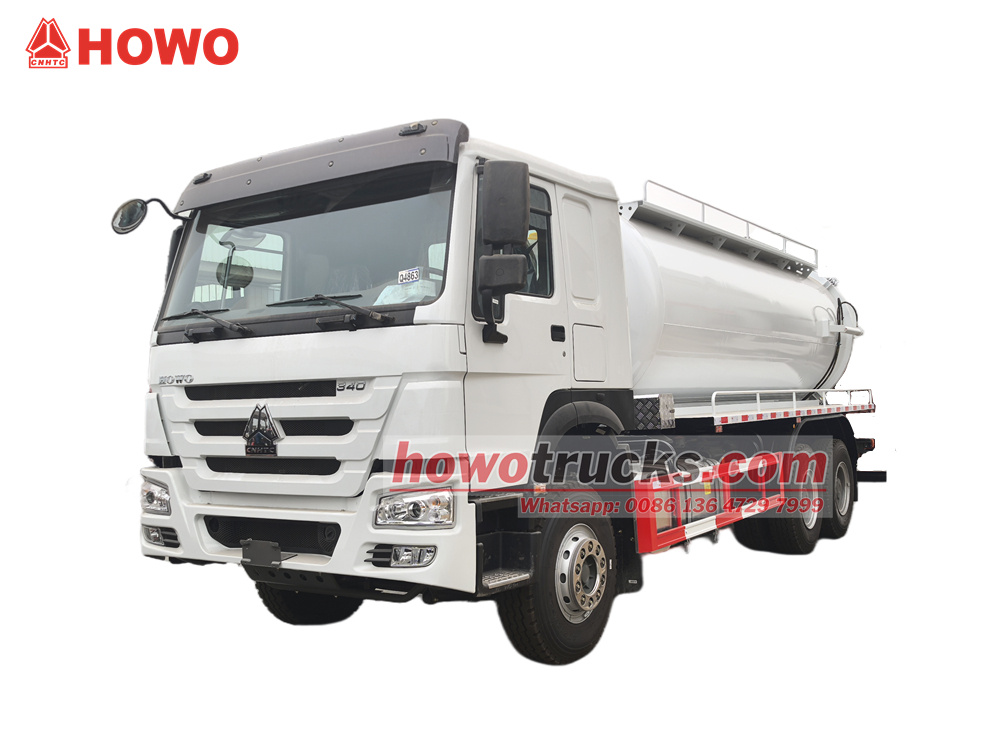

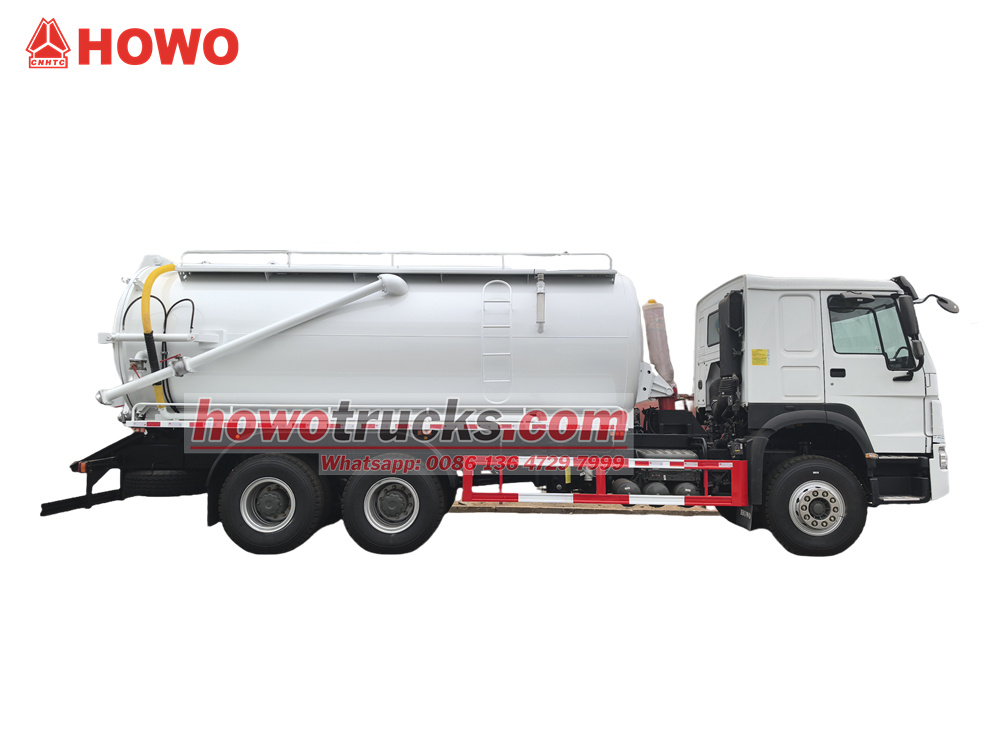

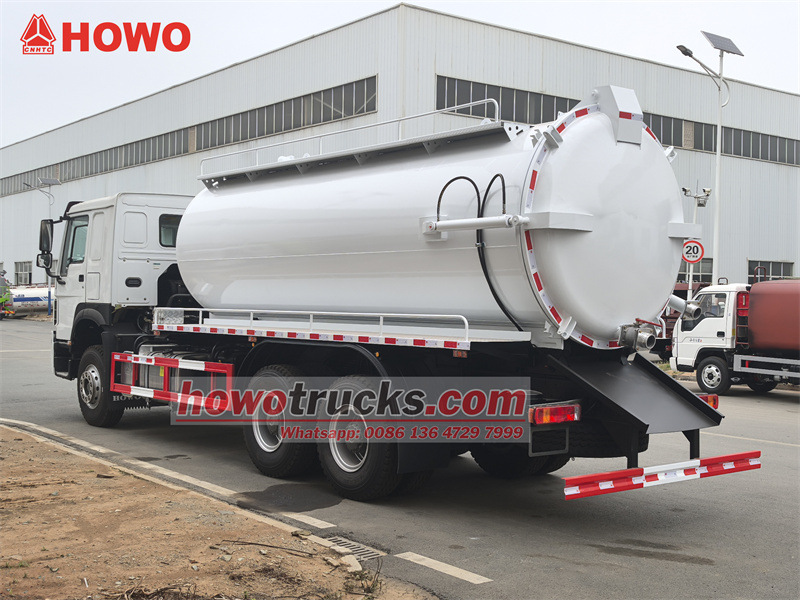

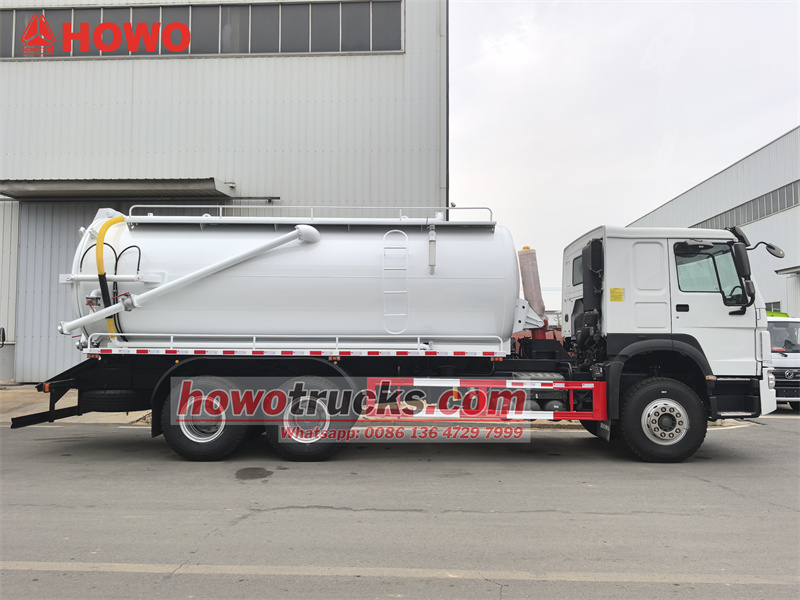

Kanalizasiýa sorujy awtoulagynyň çyzgysy:

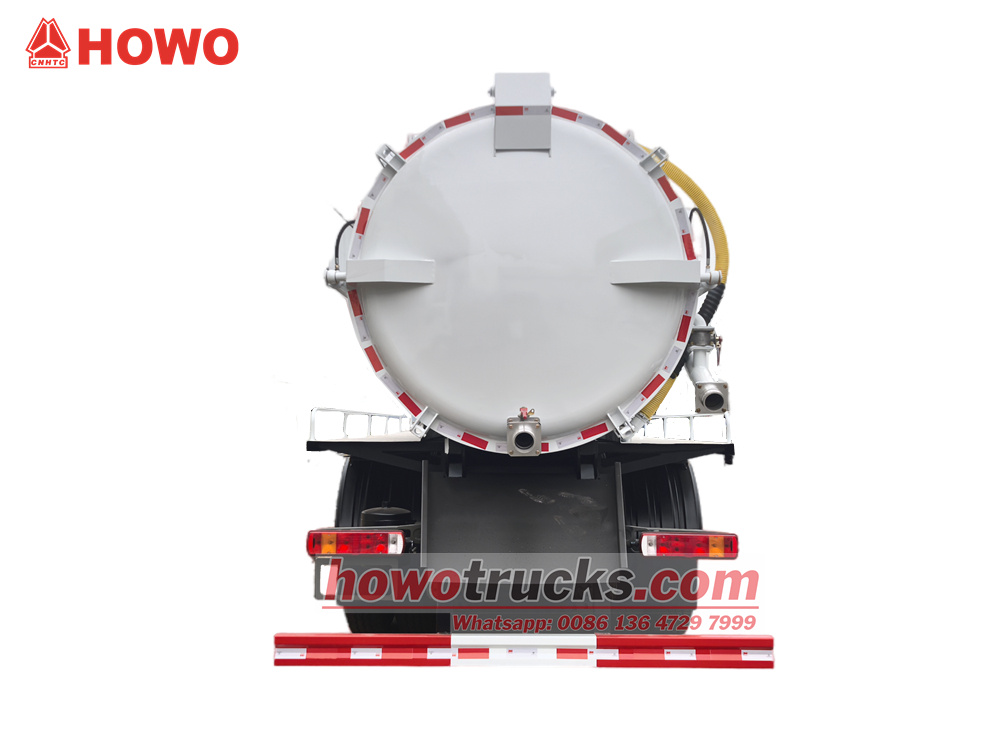

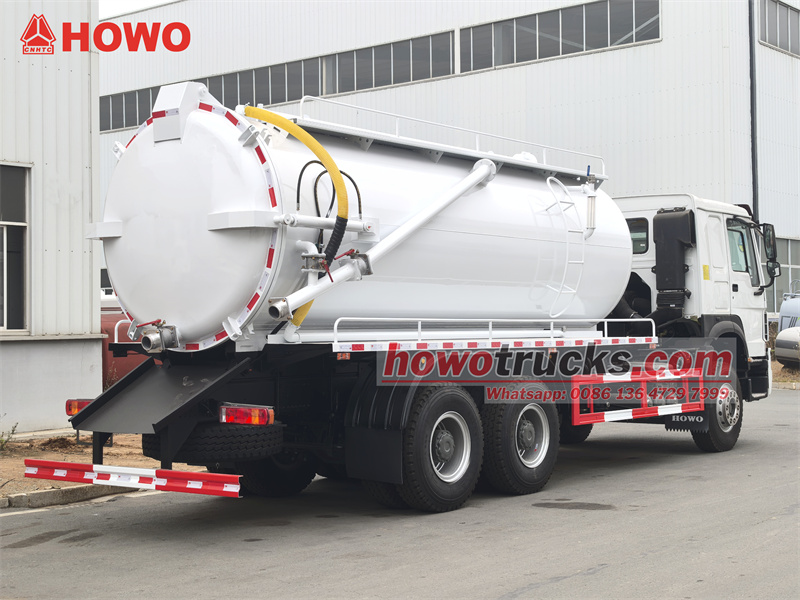

Arka gapyny açyň:
Ulagym suwlaryny ýüklemek:


»Ⅳ. Iş prinsipi
Kanalizasiýa sorujy awtoulagyň esasy iş prinsipi wakuum nasosynyň güýçli sorujylygyna daýanýar. Dwigatel wakuum nasosyny möhürlenen bakdan howany üznüksiz çykarmaga çalyşdyrýar we içinde örän ýokary wakuum (negatiw basyş ýagdaýy) döredýär. Atmosfera basyşynyň täsiri astynda daşarky lagym suwlary we hapa-hupalar sorujy turba arkaly bakyň içine güýç bilen basylýar we sorujy proses amala aşyrylýar. Iş wagtynda suwuklygyň derejesini gözegçilik aýnasy arkaly gözegçilik edip bolýar. Çykarmak üçin bakyň arka gapysyny gönüden-göni boşaltmak üçin açyp bolýar ýa-da suwuklygy boşadyjy klapan arkaly oňyn basyş astynda çykaryp bolýar. Bütin proses awtoulagyň gidrawliki ulgamy tarapyndan dolandyrylýar, ol bakyň göterilmegini we klapanlaryň açylmagyny/ýapylmagyny dolandyrýar.
